¿Listo para configurar el hardware de Geekland KDS pero no estás seguro de por dónde empezar? Esta guía detallada cubre cada paso del proceso de instalación.
Ya sea encendiendo el KDS, conectando cables o montando el sistema de manera segura, la guía proporciona una experiencia de configuración sin problemas. ¡Sigue adelante y todo estará funcionando en poco tiempo!
Consideraciones Clave
Antes de comenzar la configuración, tenga en cuenta que Otter no suministra soportes VESA para el KDS. Es necesario comprar e instalar un soporte compatible con VESA en el lugar deseado. Para asegurar una instalación y operación exitosa del Otter KDS, asegúrese de que lo siguiente esté en su lugar:
- Acceso a una fuente de energía en cada punto de montaje
- Conectividad de red estable
- Soportes preinstalados compatibles con VESA
Características y Especificaciones
Pantalla KDS de 15.6" de Geekland

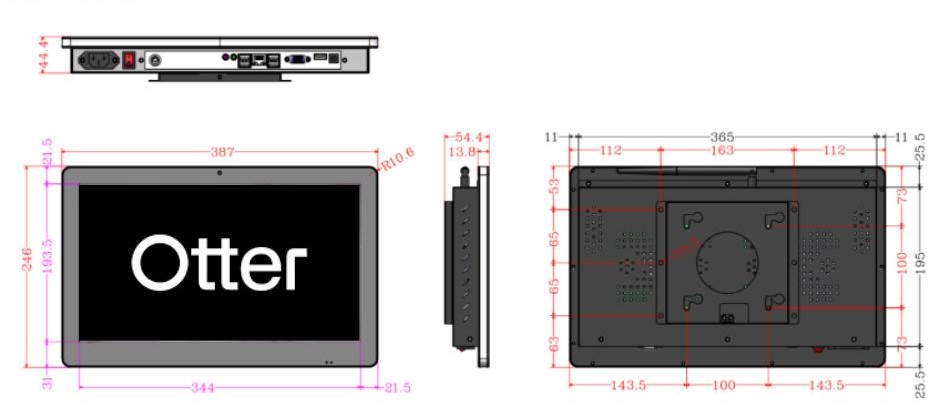

Dimensiones
Especificaciones
| Unidad de Mantenimiento de Stock | |
| SKU | GK-QR156-3399-4GB32GB-A11-KDS |
| Sistema | |
| CPU | RK3399 Hexa-Core @ 1.9 GHz |
| RAM | 4GB DDR3 |
| ROM | 32GB |
| GPU | Quad core Mali 400 |
| OS | Android 11 |
| Pantalla | |
| Tamaño/Tipo de Pantalla | 15.6″ LG IPS |
| Panel táctil | Capacitivo |
| Resolución | 1920×1080 |
| Puertos IO | |
| Audio | Altavoz estéreo incorporado 2 X 3W |
| Ranura SD | 1 |
| HDMI | 1.4a |
| TF | N/A |
| USB | Mini USB OTG / USB Host 2.0 |
| JACK DE AURICULARES / MIC | 1 |
| JACK DE ALIMENTACIÓN DC | 1 |
| RJ-45 | Ethernet 10/100 RJ45 |
| Alimentación | |
| PoE (Power Over Ethernet) | 802.3at |
| Comunicaciones y Capacidades | |
| WIFI | LAN inalámbrica 802.11 b/g/n |
| Bluetooth | 4.0 |
| Cámara | Frontal: 5.0 MP |
| Mecánico y Ambiental | |
| Opciones de Montaje |
|
| Dimensiones del Artículo | 443mmx193mm |
| Fuente de Alimentación / Cargador | Cargador de pared (100-240V 50-60Hz 5V 2A) |
Pantalla Geekland 21.5" KDS

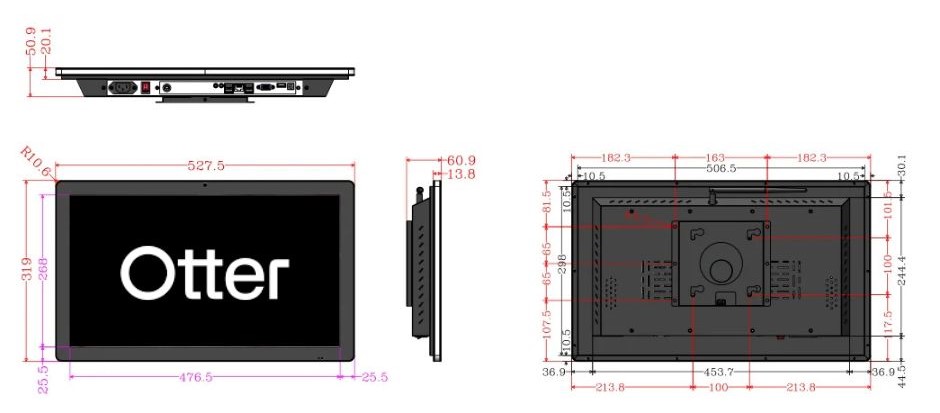

Dimensiones
Especificaciones
| Unidad de Mantenimiento de Stock | |
| SKU | GK-QR215-3399-4GB32GB-A11-KDS |
| Sistema | |
| CPU | RK3399 Hexa-Core @ 1.9 GHz RK3588 Octa Core CPU @ 2.2 GHz |
| RAM | 4GB DDR3 8GB DDR3 Opcional para RK3588 |
| ROM | 32GB |
| GPU | Quad core Mali 400 |
| OS | Android 11 CPU RK3399 Android 12 CPU RK3588 |
| Pantalla | |
| Tamaño/Tipo de Pantalla | 21.5″ LG IPS |
| Panel Táctil | Capacitivo |
| Resolución | 1920×1080 |
| Puertos IO | |
| Audio | Altavoz estéreo incorporado 2 X 3W |
| Ranura SD | 1 |
| HDMI | 1.4a |
| TF | N/A |
| USB | Mini USB OTG / USB Host 2.0 |
| JACK DE AURICULARES / MIC | 1 |
| JACK DE ALIMENTACIÓN DC | 1 |
| RJ-45 | Ethernet 10/100 RJ45 |
| Alimentación | |
| PoE (Power Over Ethernet) | 802.3at |
| Comunicaciones y Capacidades | |
| WIFI | LAN inalámbrica 802.11 b/g/n |
| Bluetooth | 4.0 |
| Cámara | Frontal: 5.0 MP |
| Mecánico y Ambiental | |
| Opciones de Montaje |
|
| Dimensiones del Artículo | 527mmx319mmx60.9mm |
| Fuente de Alimentación / Cargador | Cargador de pared (100-240V 50-60Hz 12v 2A) |
Alimentación del KDS
Los dispositivos Geekland KDS son compatibles con Power over Ethernet (PoE), lo que les permite ser alimentados y conectados a internet utilizando un cable ethernet. Para asegurar la compatibilidad con PoE, use cables ethernet Cat5 o superiores.
Para la configuración de PoE, se recomienda un switch o router compatible con PoE. Si el dispositivo de red no admite PoE, considere usar un inyector PoE. Ambos modelos de Geekland son compatibles con el estándar IEEE 802.3at (PoE+), pero Otter no suministra los cables ethernet.
Alternativa sin POE
Si PoE no está disponible, se requerirá una fuente de energía en el punto de montaje. Conecte el cable de alimentación a la parte inferior de la pantalla KDS para encenderla.
Conexión del Ethernet del KDS
Conexión Ethernet
El KDS cuenta con un puerto ethernet ubicado en la parte inferior de la pantalla, que puede estar cubierto con cinta negra; simplemente retírela. Si utiliza POE, el cable ethernet alimentará el KDS y proporcionará una conexión a internet.
Conexión Wi-Fi
Si no hay una conexión ethernet disponible, el KDS puede conectarse a través de Wi-Fi. Para un rendimiento óptimo, asegúrese de que no haya particiones de acero, ladrillo o concreto entre el router y el KDS. Evite usar conexiones a internet no comerciales, como puntos de acceso celular o anclaje de teléfono. Para conectarse a Wi-Fi, vaya a Configuración > Red e Internet > Internet.

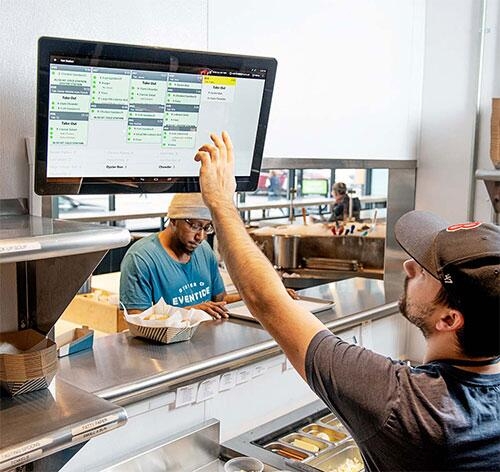

Montaje del KDS
Al elegir un soporte para el KDS, seleccione modelos de grado profesional diseñados para entornos exigentes. Asegúrese de que el soporte soporte al menos 15 lbs para pantallas de 15.6” y 30 lbs para modelos de 21.5”.
Ambas pantallas son compatibles con 100×100 VESA, por lo que opte por soportes de brazo o articulados con mecanismos de bloqueo para garantizar la estabilidad durante el uso de la pantalla táctil.

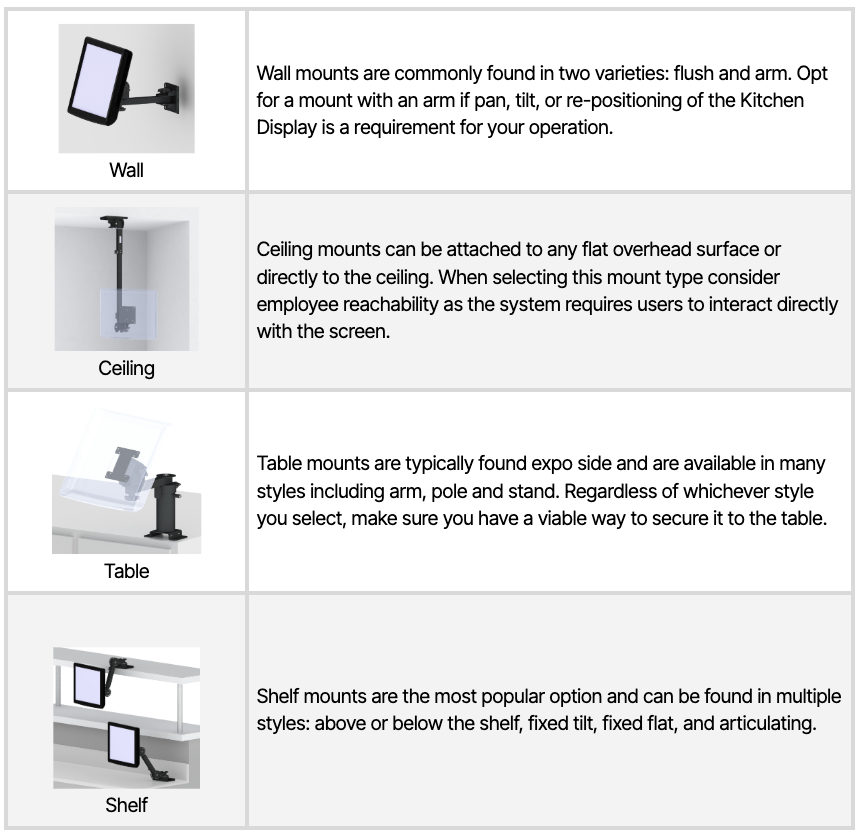

Tipos de Soportes
