Otter POS: Montaje de su Kiosco Flytech y Terminal de Pago

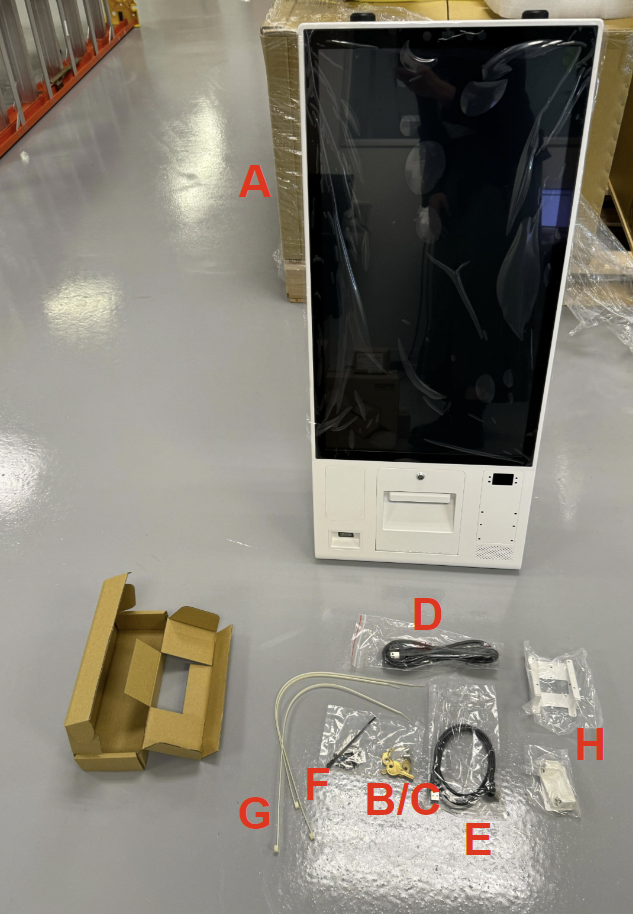

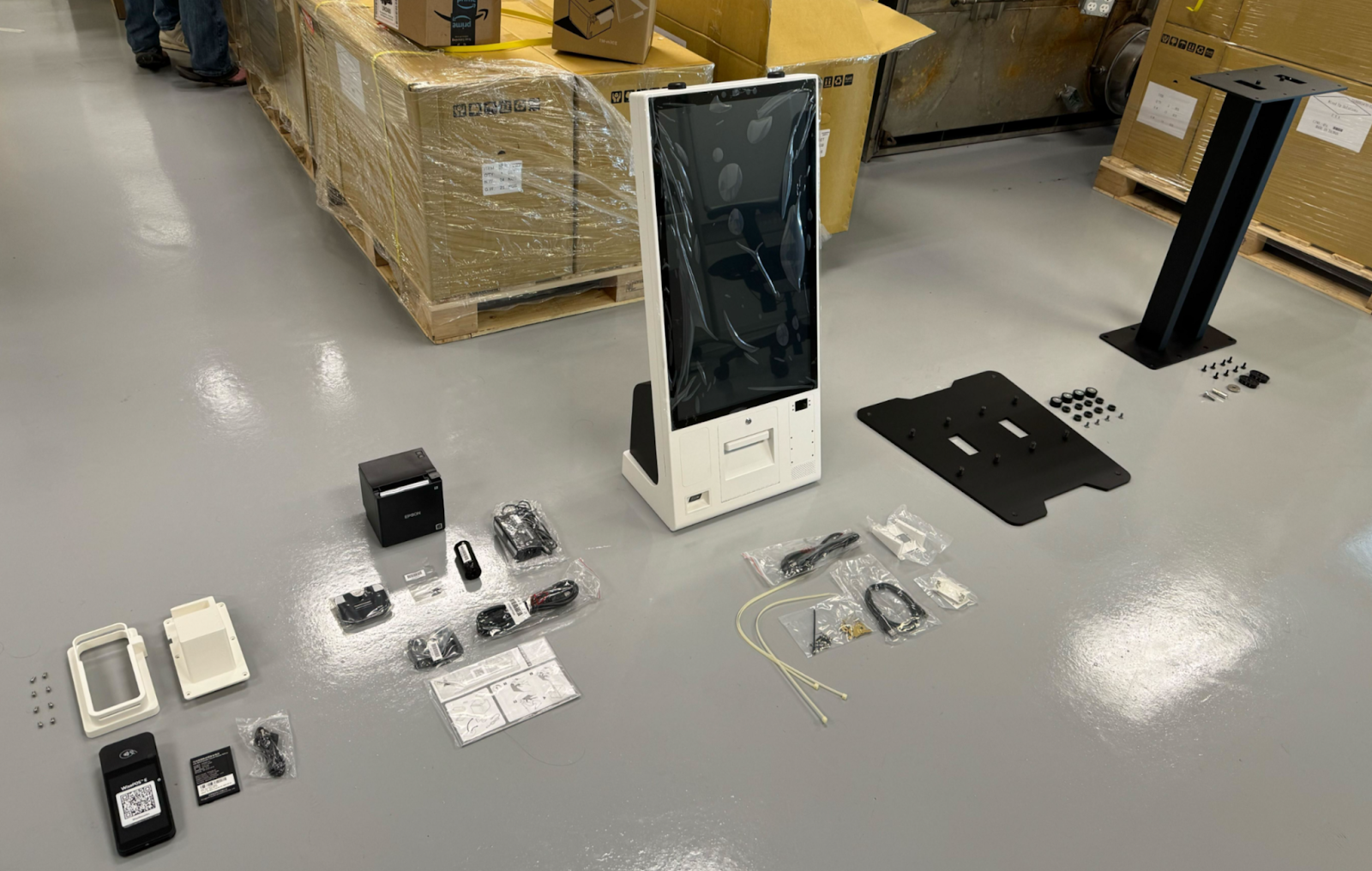

A. Kiosco de 27”

B. 4 llaves de puerta del kiosco (doradas)

C. 2 llaves de impresora del kiosco (plateadas)

D. 1 cable de alimentación del kiosco (IEC a AC)

E. 1 cable de impresora (USB B de datos de impresora a USB A del kiosco)

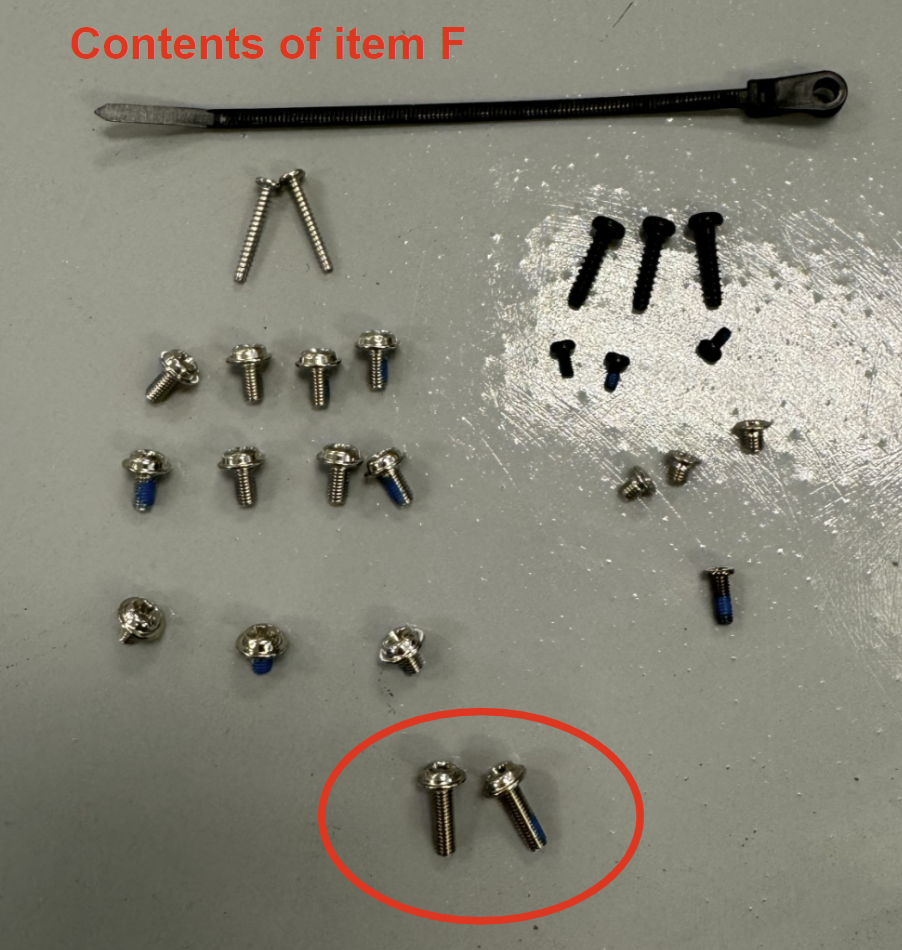

F. Bolsa de artículos varios. (tornillos, pequeñas bridas, etc.). Ver foto para el contenido de la bolsa. Los tornillos circulados son los únicos necesarios.

G. 3 bridas [No se utilizan en estas instrucciones]

H. 2 piezas metálicas de otro terminal de pago [No se utilizan en estas instrucciones, se utilizan para una plataforma de pago diferente]

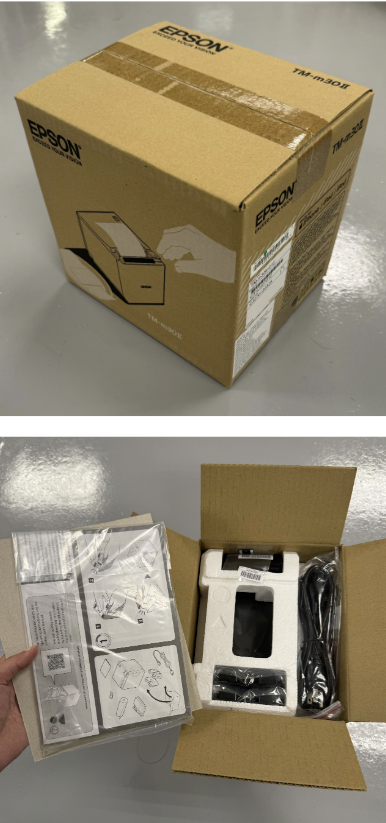

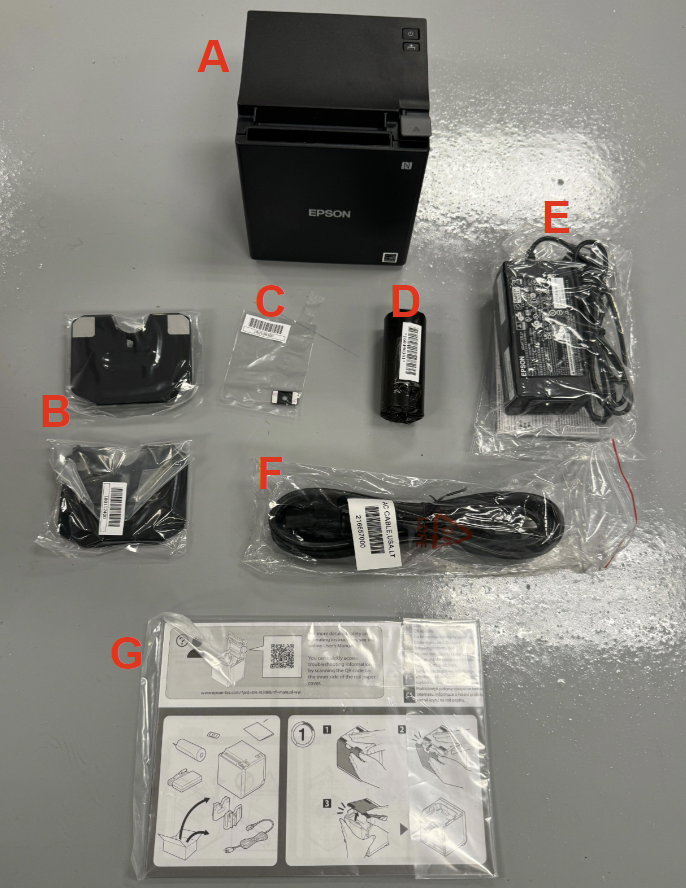

A. Impresora (Epson TM-m30ii)

B. 2 soportes de papel de recibo [No se utilizan en estas instrucciones]

C. 1 botón [No se utiliza en estas instrucciones]

D. 1 rollo de papel de recibo

E. 1 adaptador de corriente de la impresora

F. 1 cable de alimentación de la impresora

G. 1 manual de instrucciones de la impresora

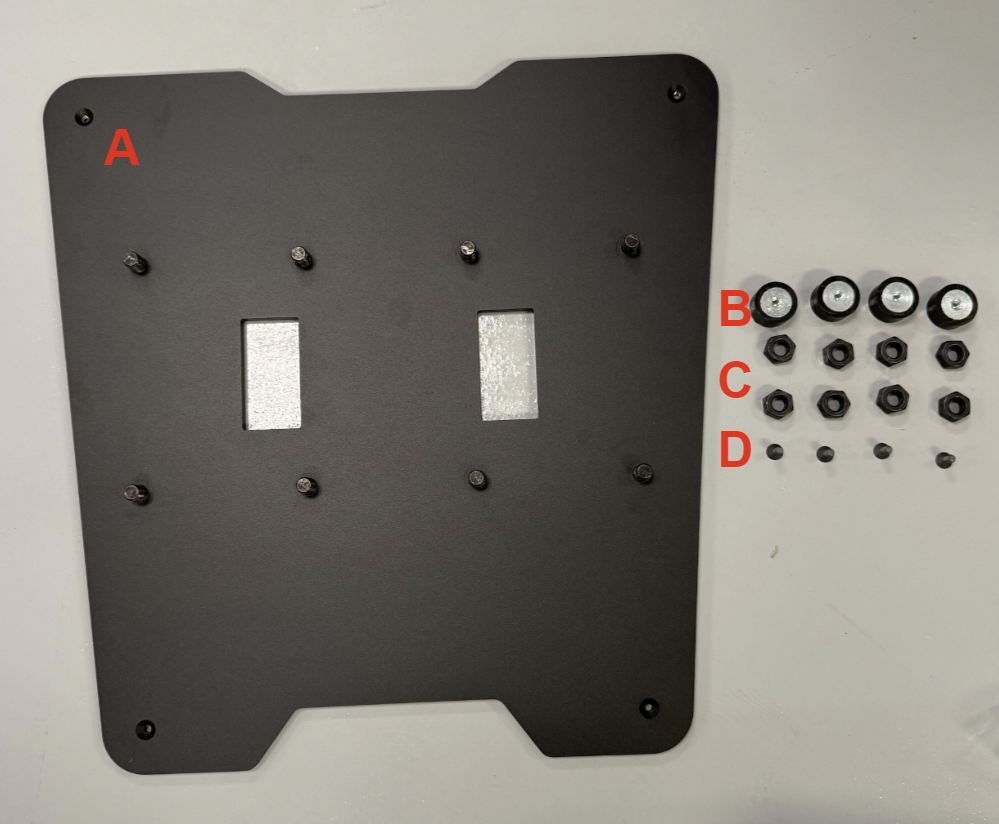

A. 1 placa base

B. 4 patas de goma para la base

C. 8 tuercas para la base

D. 4 tornillos avellanados para la base

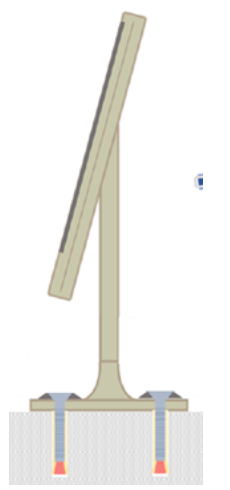

(La base del kiosco es opcional. No es necesaria si el soporte está anclado directamente al suelo mediante tornillos para suelo o concreto)

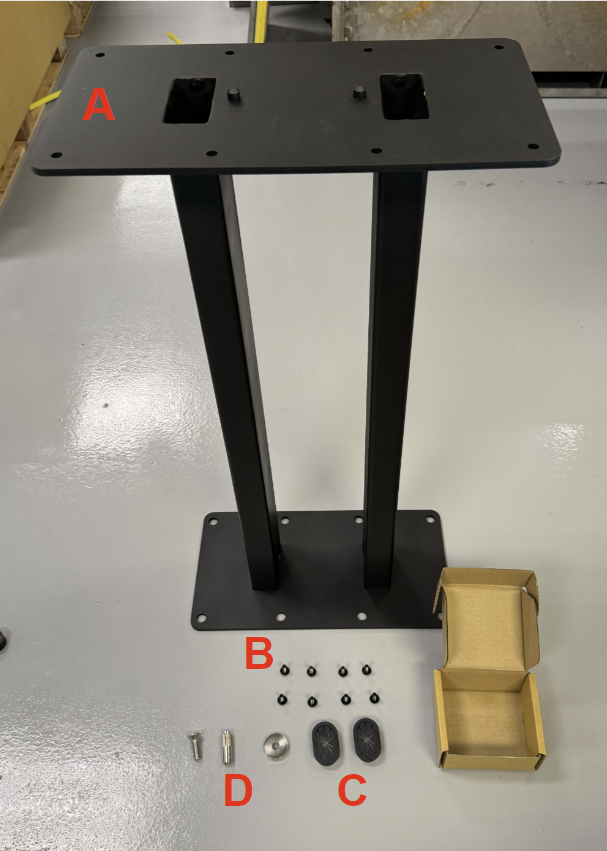

A. 1 soporte

B. 8 tornillos para el soporte

C. 2 juntas de cable para el soporte

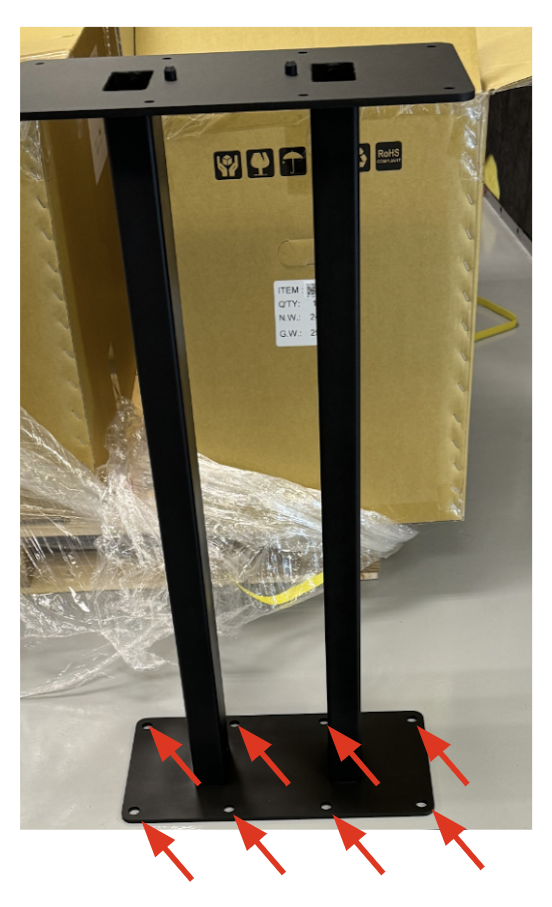

D. 8 conjuntos de tornillos de anclaje al suelo para el soporte (3 piezas plateadas cada uno. Solo se muestra un conjunto en esta foto)

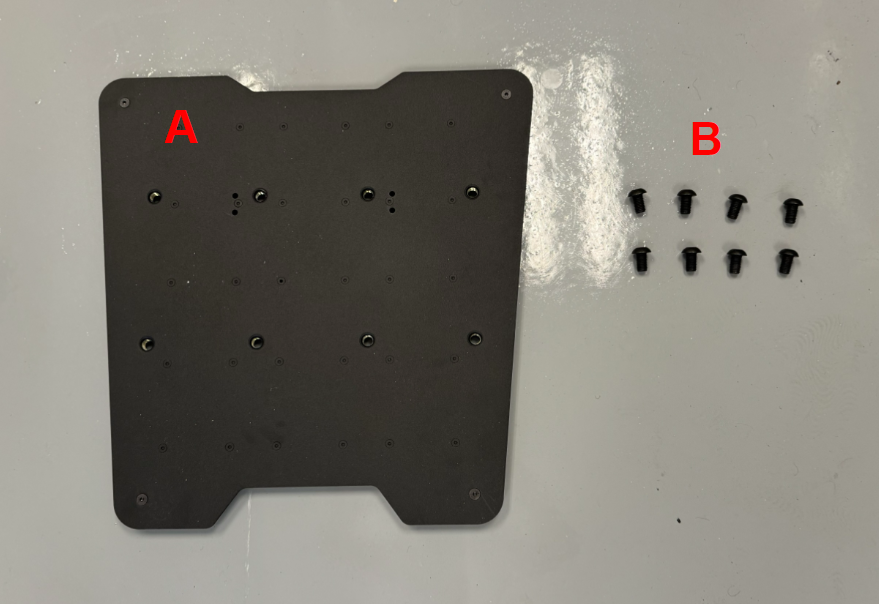

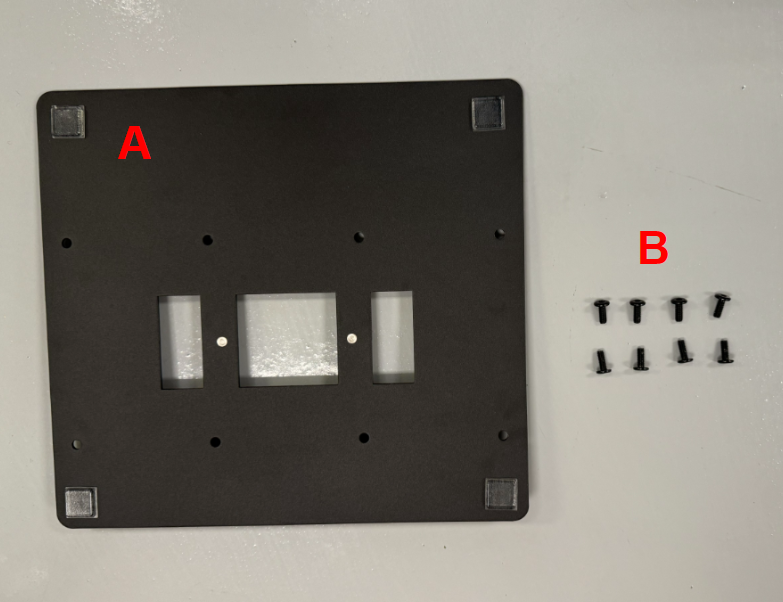

A. 1X Placa Base

B. 4X Tornillos de Base

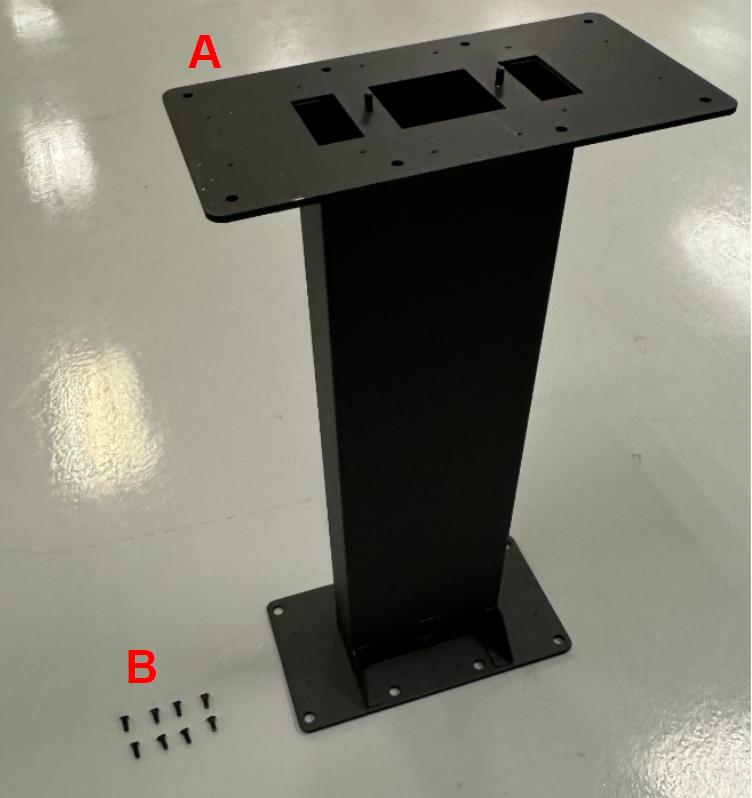

A. 1X Soporte

B. 8X Tornillos de Soporte

A. 1X Placa Base (debería llegar con patas de goma ya adheridas)

B. 8X Tornillos de Soporte

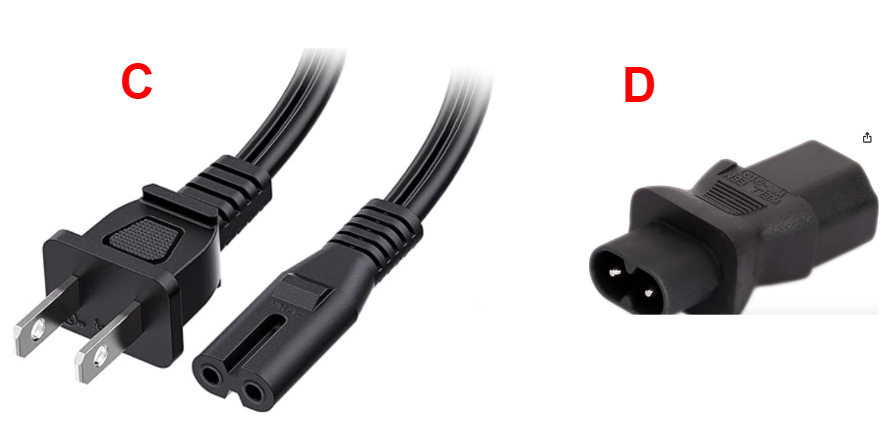

C. 1X Cable de alimentación personalizado (solo se muestran los extremos)

D. 1X Adaptador de corriente

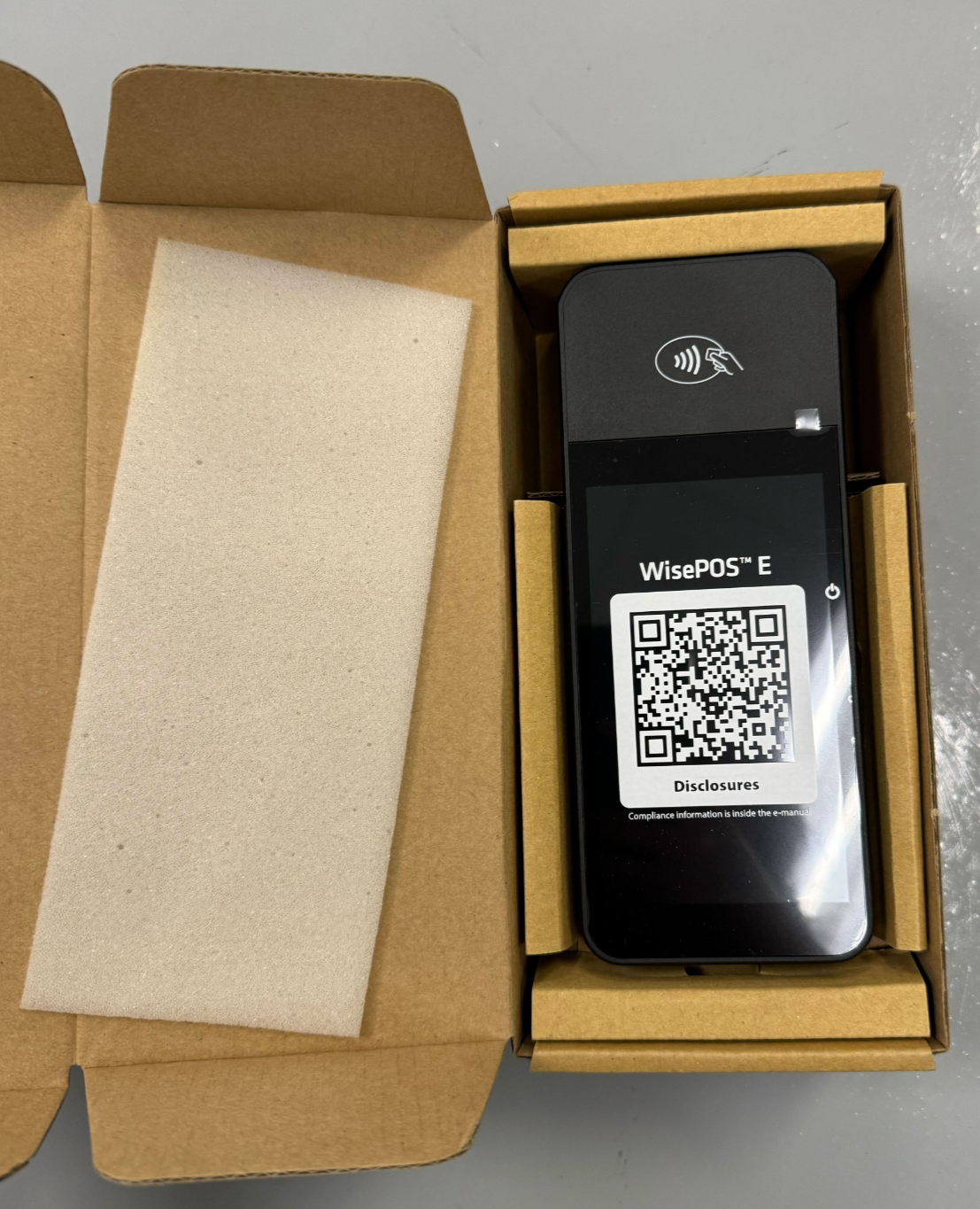

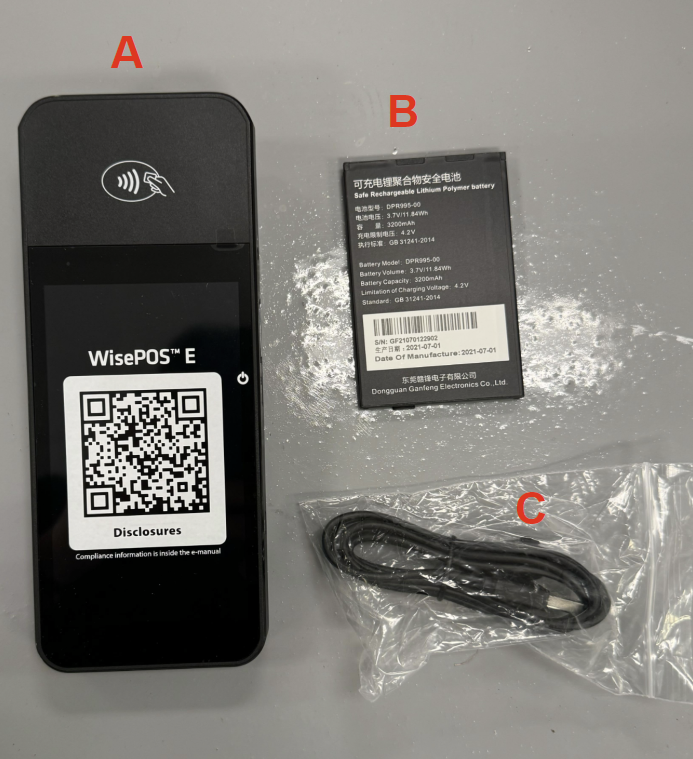

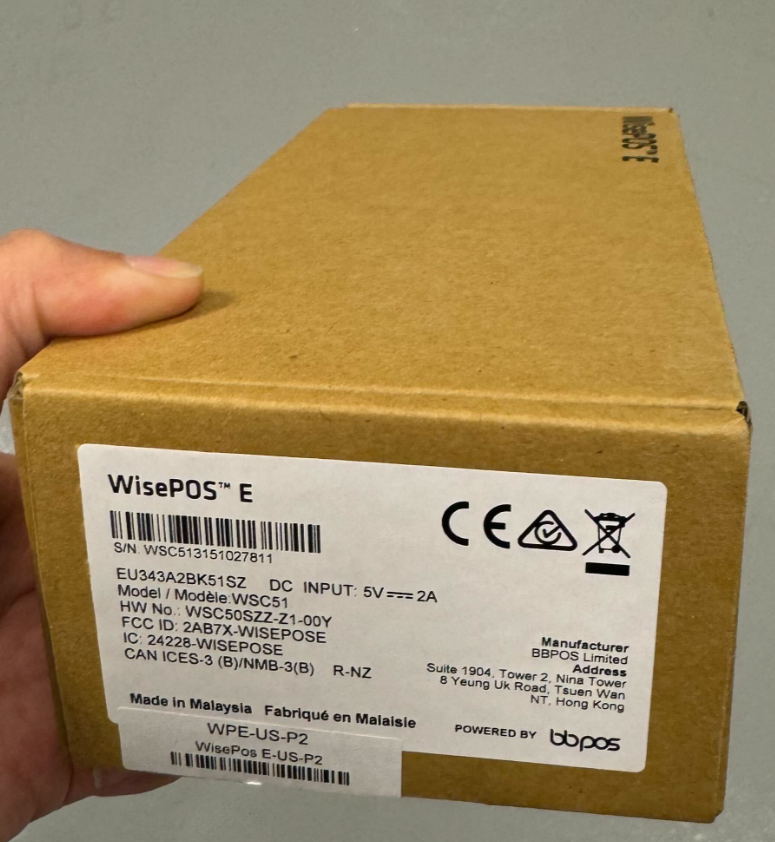

A. Terminal de Pago

B. Batería del Terminal de Pago

C. Cable de Alimentación del Terminal de Pago (barril de alimentación a USB A)

D. Parte Superior del Soporte del Terminal de Pago

E. Parte Inferior del Soporte del Terminal de Pago

F. 9X Tornillos formadores de rosca del Terminal de Pago

(D-F pueden ser enviados en una caja separada)

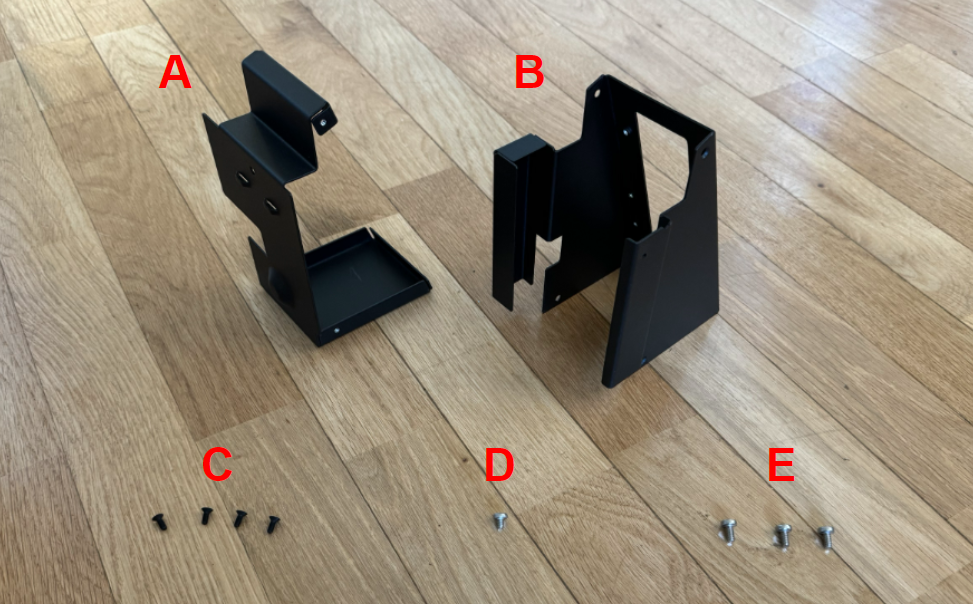

A. Pieza 1 del Soporte del Terminal de Pago

B. Pieza 2 del Soporte del Terminal de Pago

C. 4X Tornillos avellanados negros del soporte del Terminal de Pago

D. 1X Tornillo de fijación del soporte al S700 (corto)

E. 3X Tornillos de fijación del soporte al Kiosco (largos)

F. Terminal de Pago

G. Cable de Alimentación del Terminal de Pago

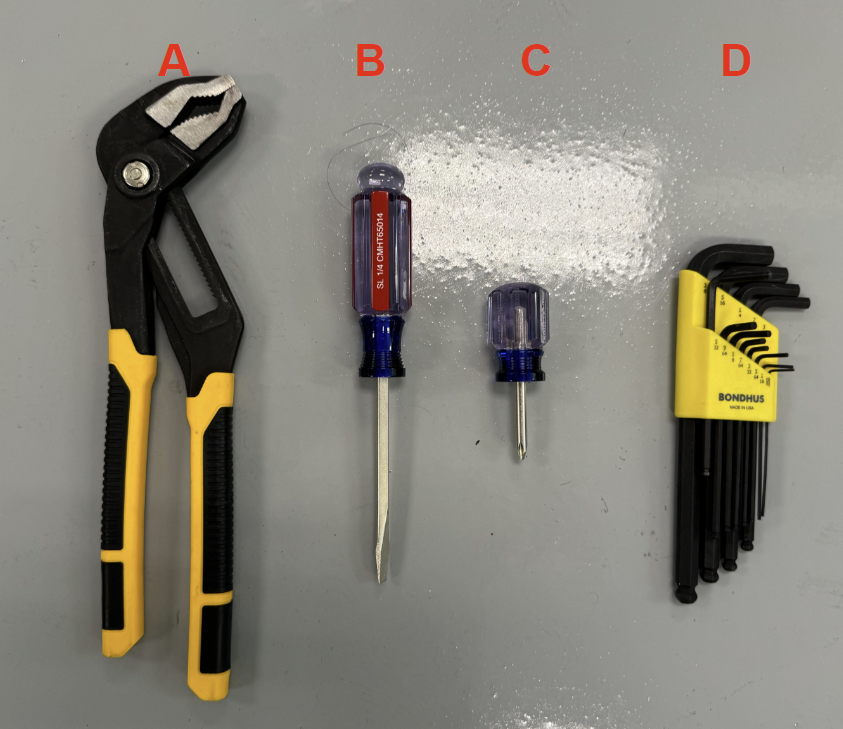

A. Llave

B. Destornillador de cabeza plana

C. Destornillador de cabeza Phillips

D. Juego de llaves hexagonales

E. Cable Ethernet

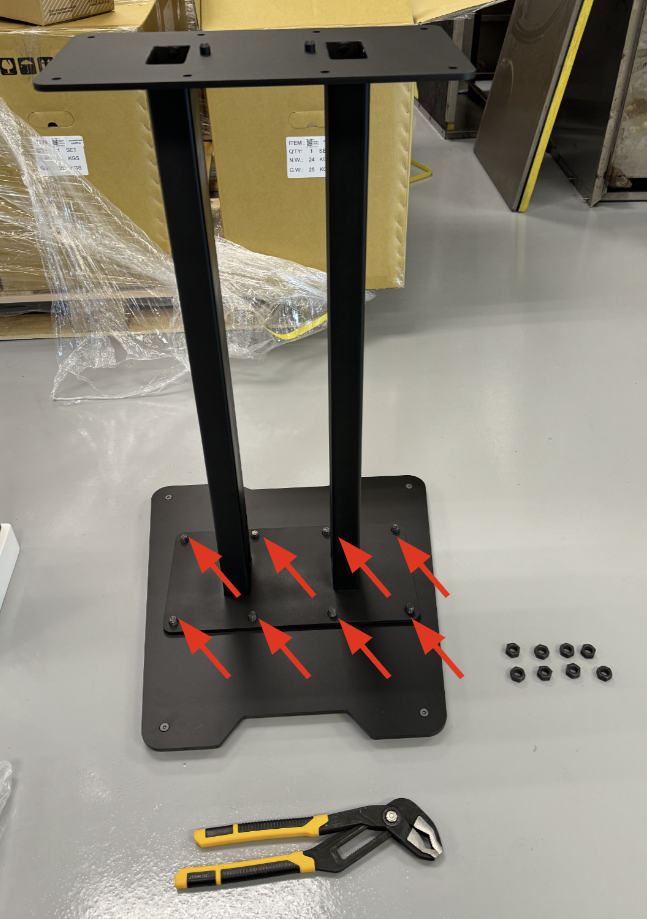

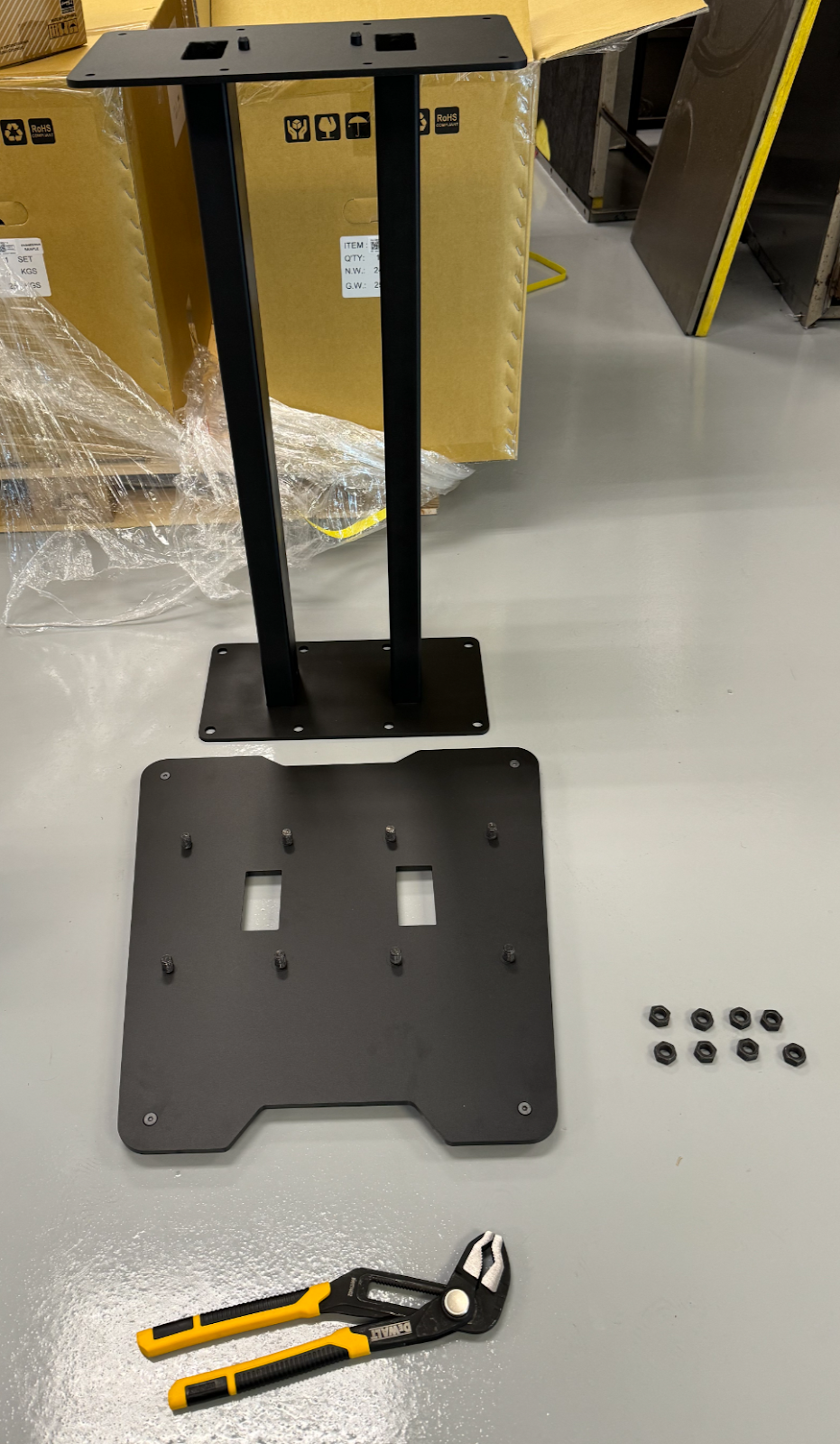

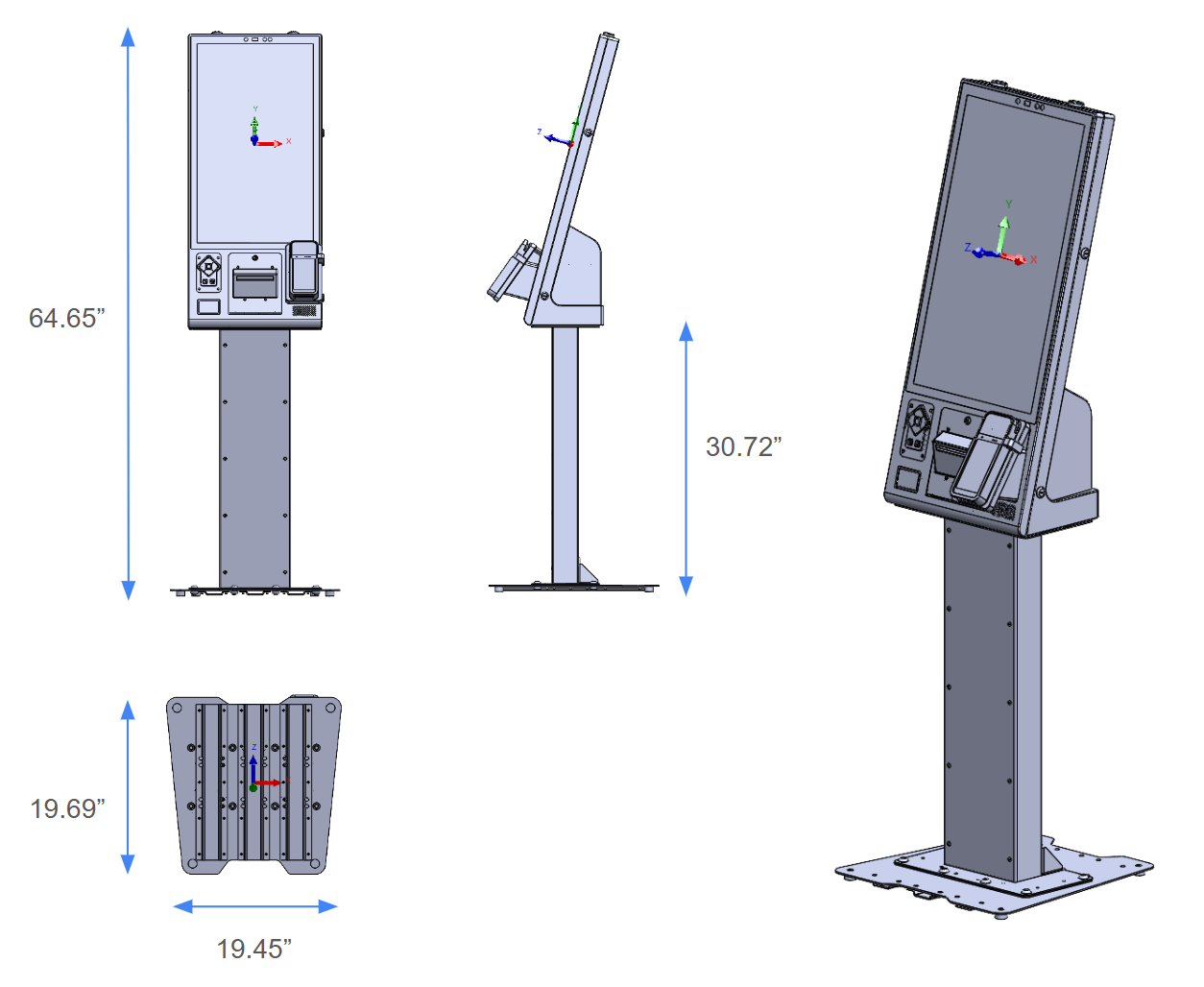

Usando el soporte con una placa base:

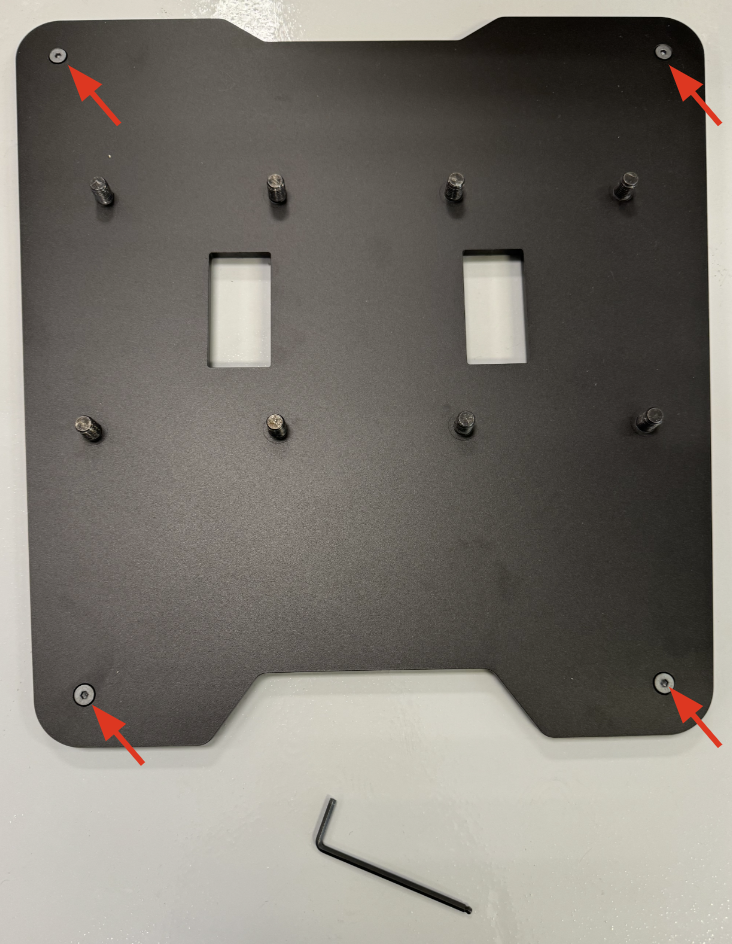

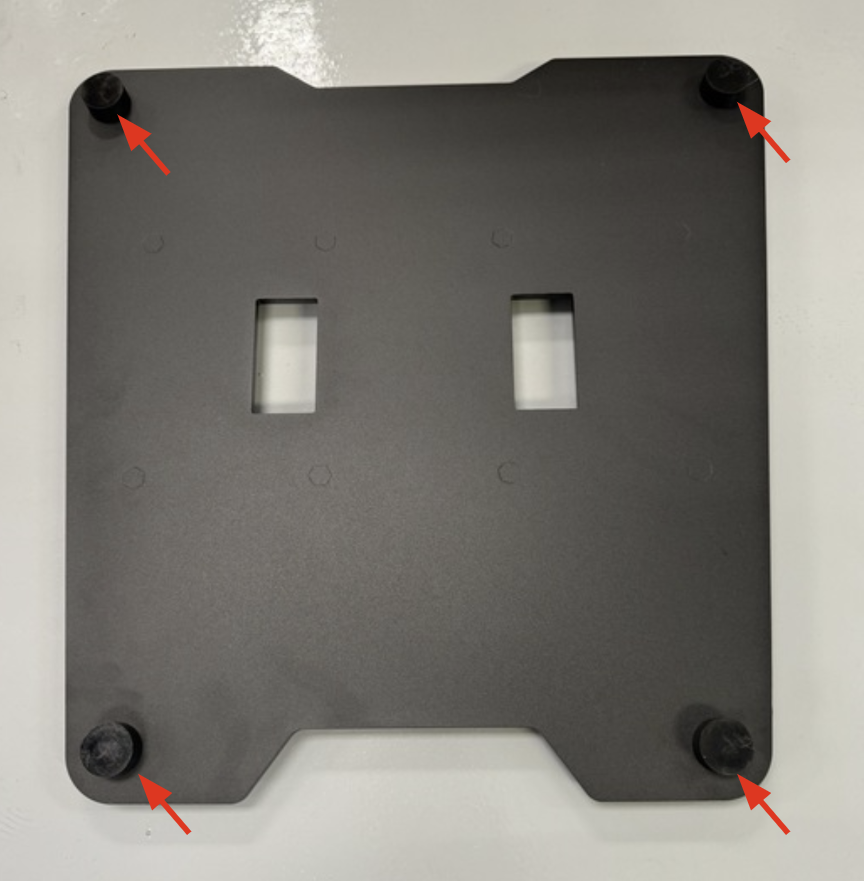

• Utilice una herramienta hexagonal para asegurar cuatro tornillos avellanados en las esquinas de la placa base. Los tornillos deben encajar en el avellanado (ranura en V) de la placa base.

• Voltee la placa base.
• Asegure cuatro patas de goma a las roscas de los tornillos salientes, asegurándose de que estén apretadas con los dedos.

• Vuelva a voltear la placa base para que las roscas de los tornillos estén en la parte superior y las patas de goma en la parte inferior.
• Coloque el soporte en la placa base, asegurándose de que los agujeros se alineen con las roscas de los tornillos.
• Apriete ocho tuercas de base usando una llave.
  Proceda a Montaje del quiosco de 27” al soporte del quiosco.

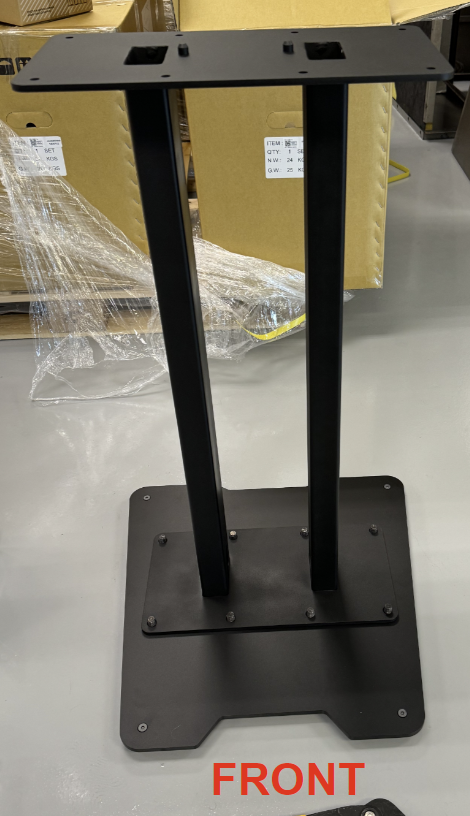

Usando el soporte con una placa base:

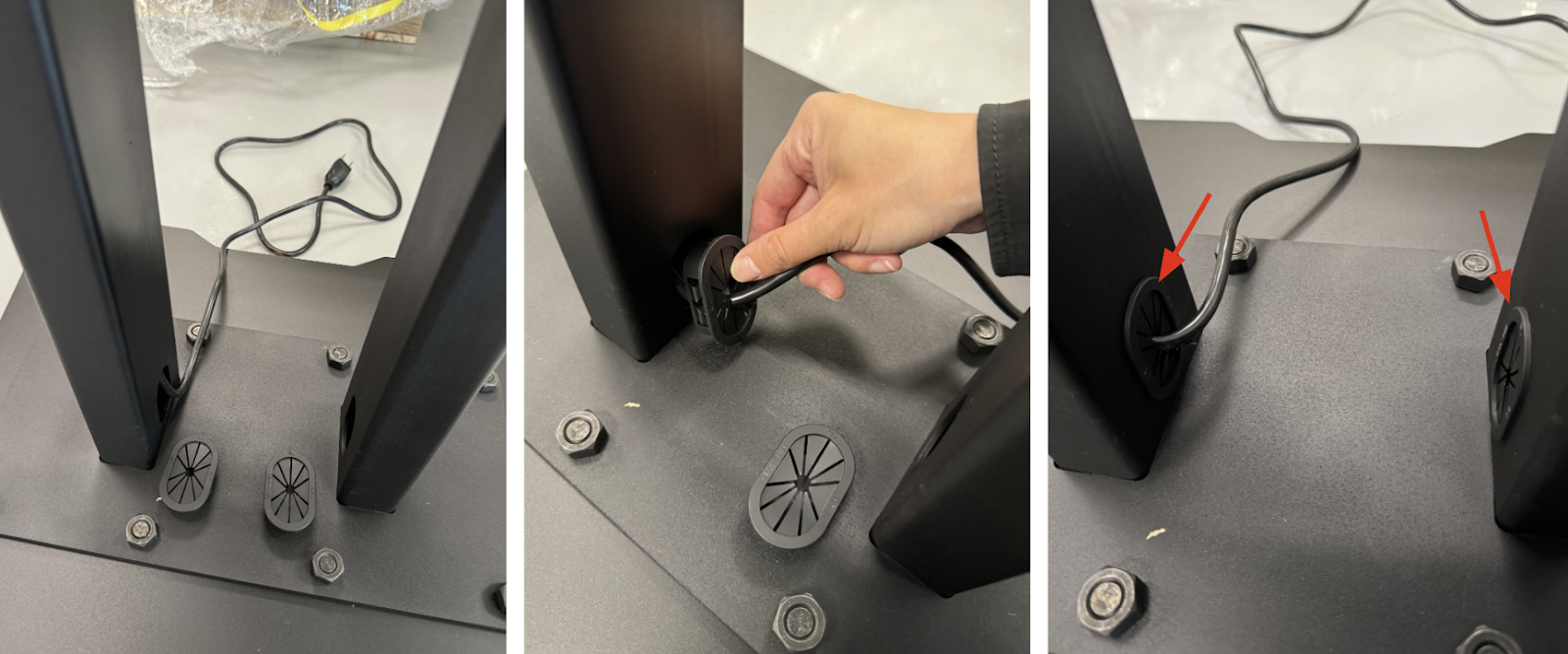

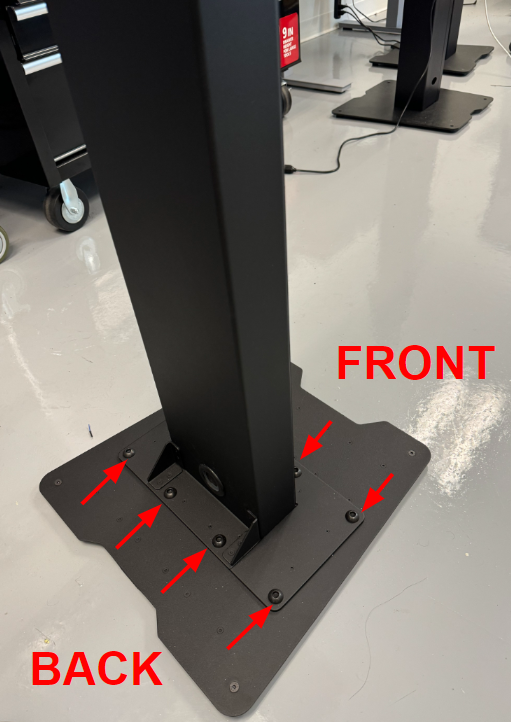

• Coloque el soporte en la placa base, asegurándose de que la salida del cable del soporte se alinee con la parte más ancha de la placa base.
• Asegure el soporte atornillando ocho tornillos de base con una llave hexagonal.

Proceda al montaje del quiosco de 27” al soporte del quiosco.

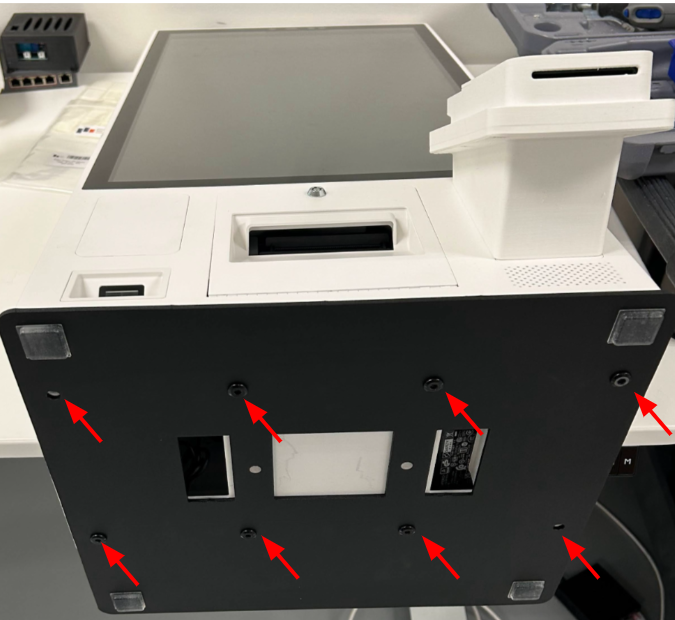

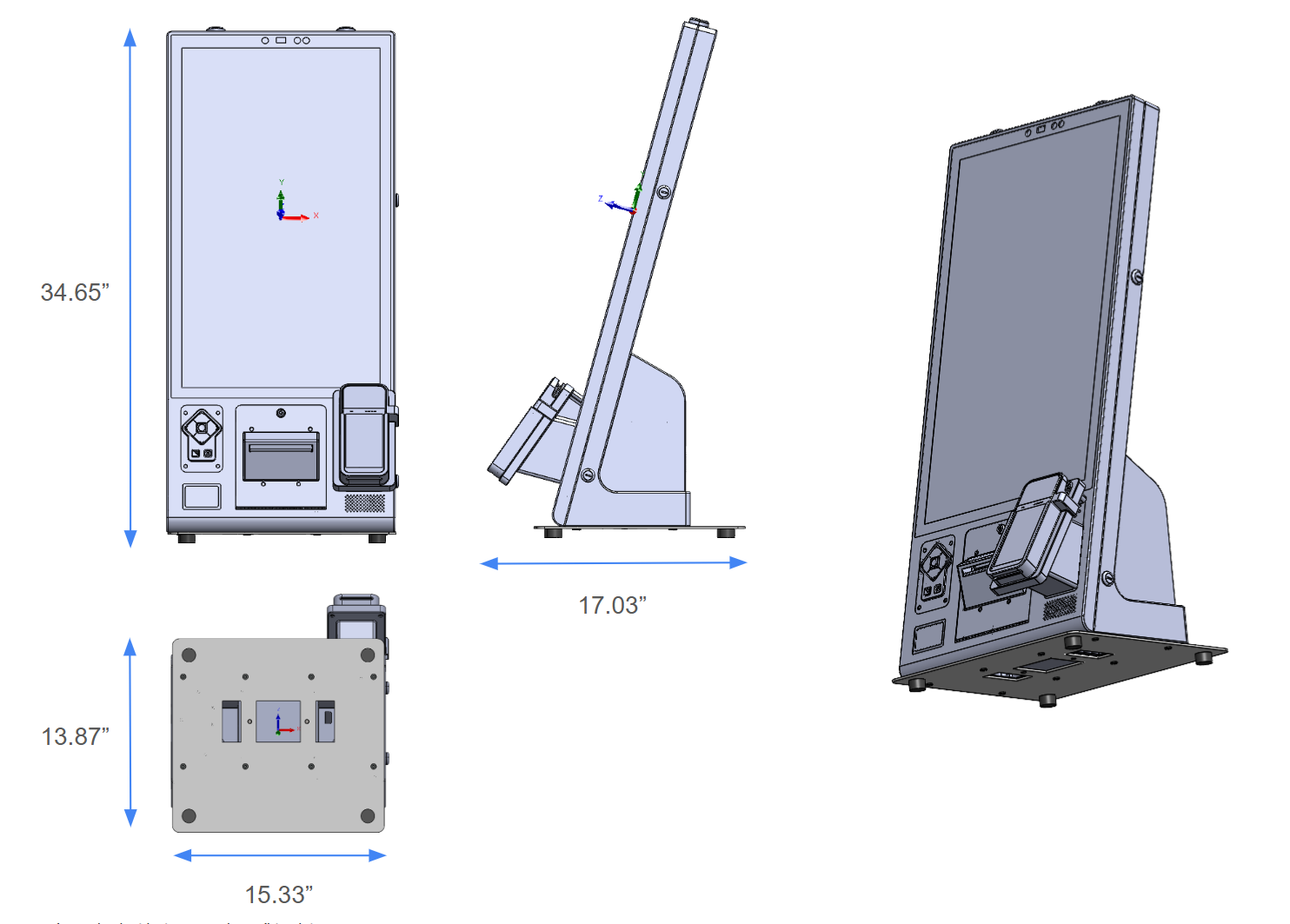

Colocación del soporte de mesa en el quiosco:

• Inclina suavemente el quiosco hacia atrás.
• Ensambla el soporte de mesa al quiosco como se muestra, asegurándote de que la parte más corta del soporte esté posicionada al frente del quiosco.

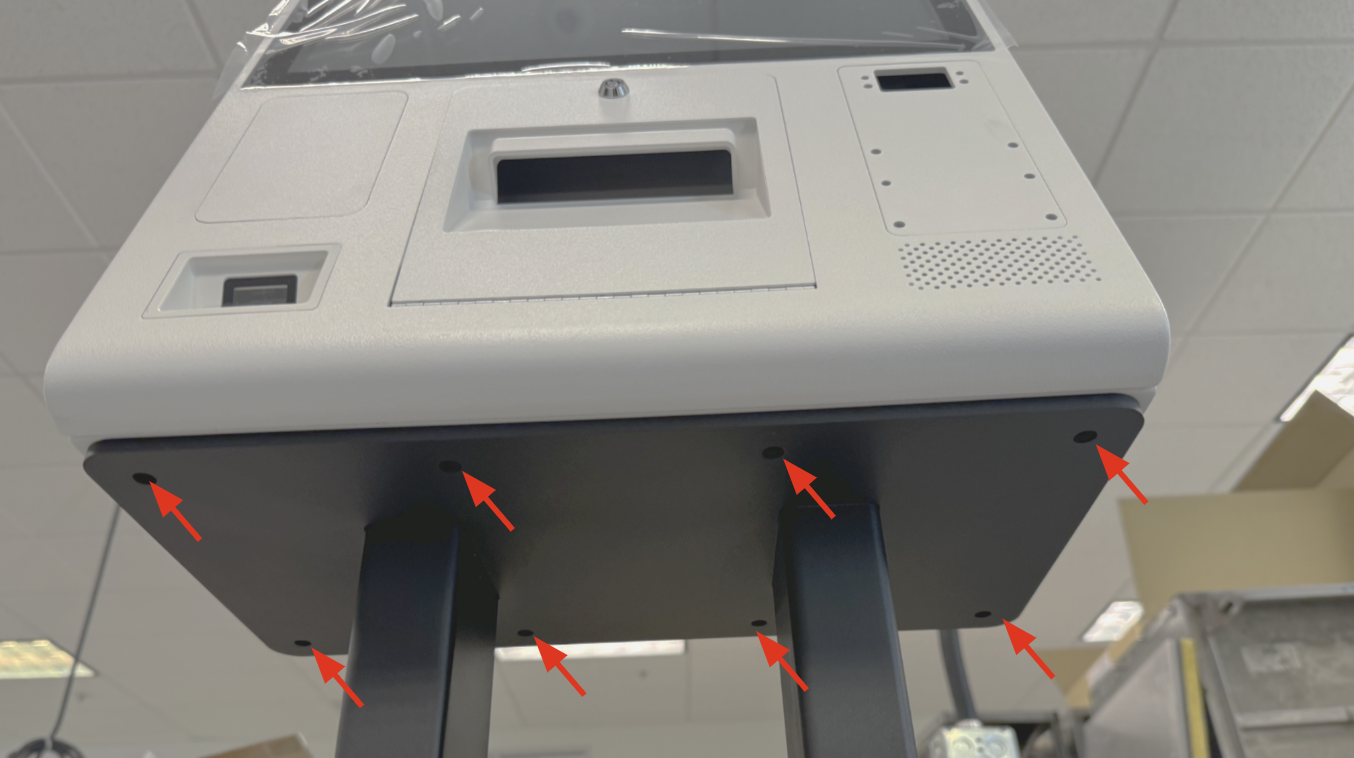

• Asegura el soporte de mesa al quiosco de 27” atornillando ocho tornillos del soporte usando un destornillador Phillips o de cabeza plana.

Omite el paso 1 en el ensamblaje del quiosco de 27” al soporte del quiosco y procede al paso 2.

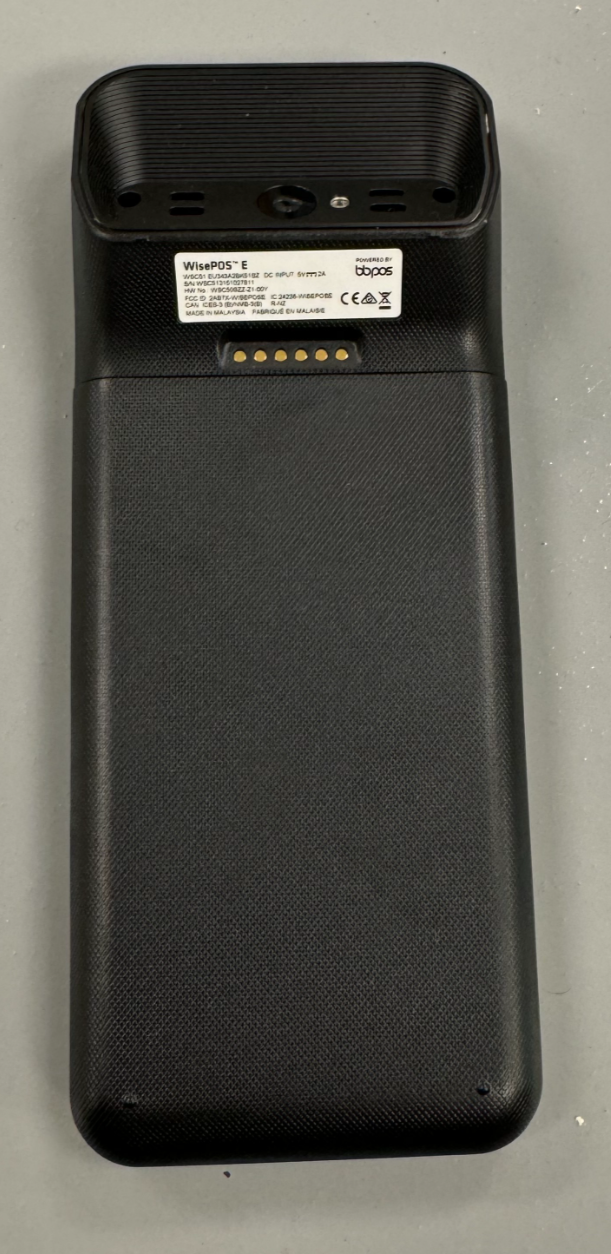

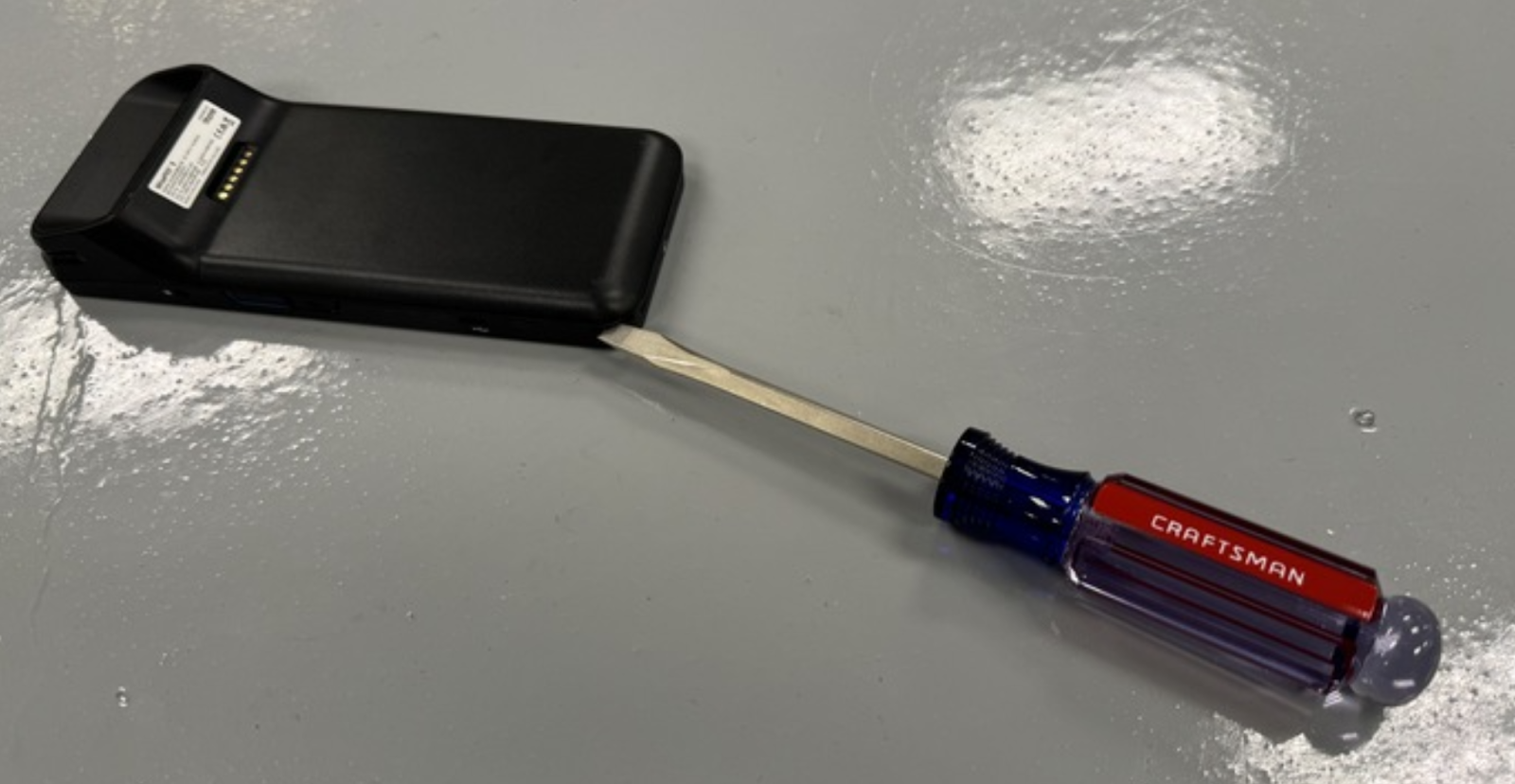

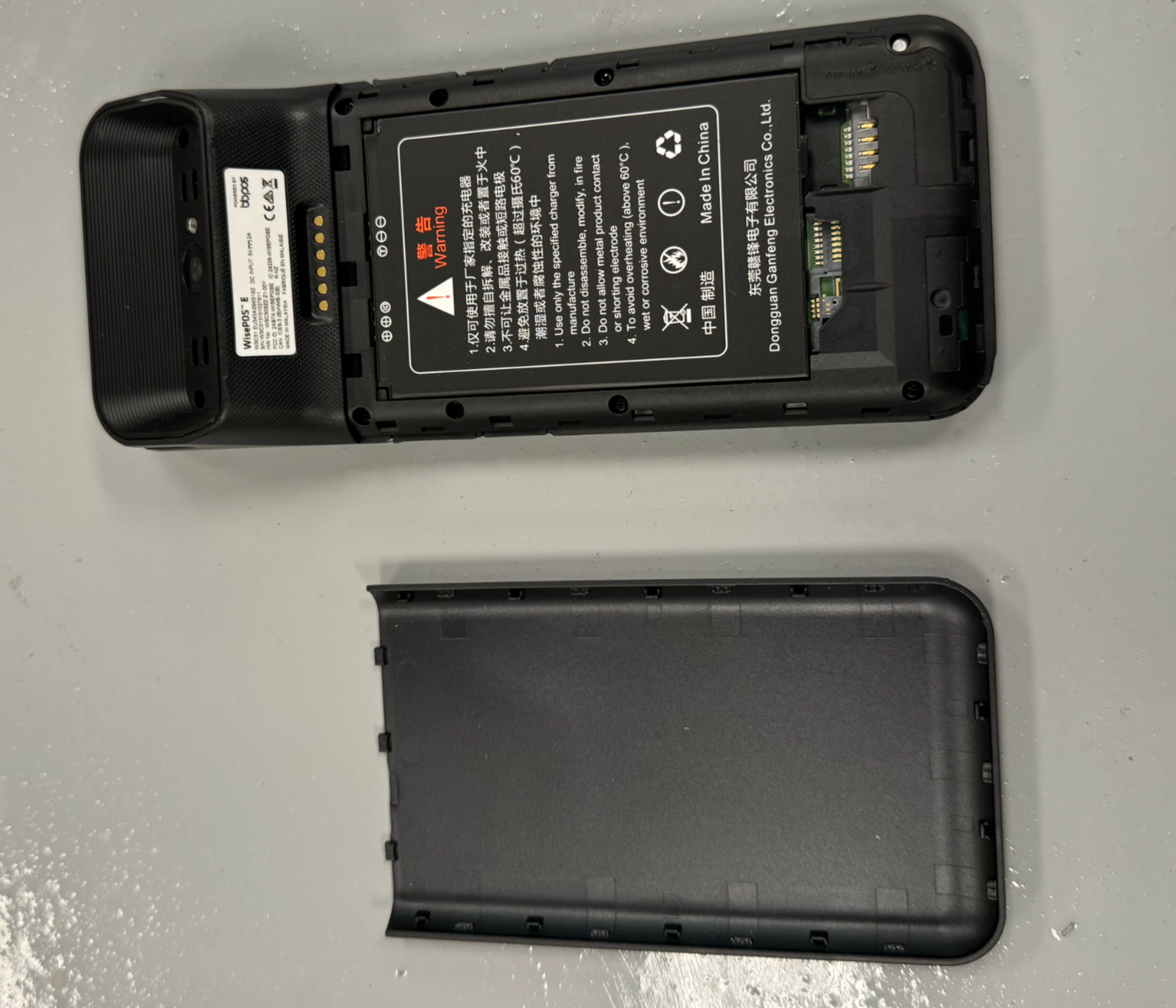

• Retira la cubierta trasera del terminal de pago levantando suavemente una esquina con un destornillador plano.
• Inserta la batería del terminal de pago en su lugar.
• Vuelve a colocar la cubierta encajándola en su posición.

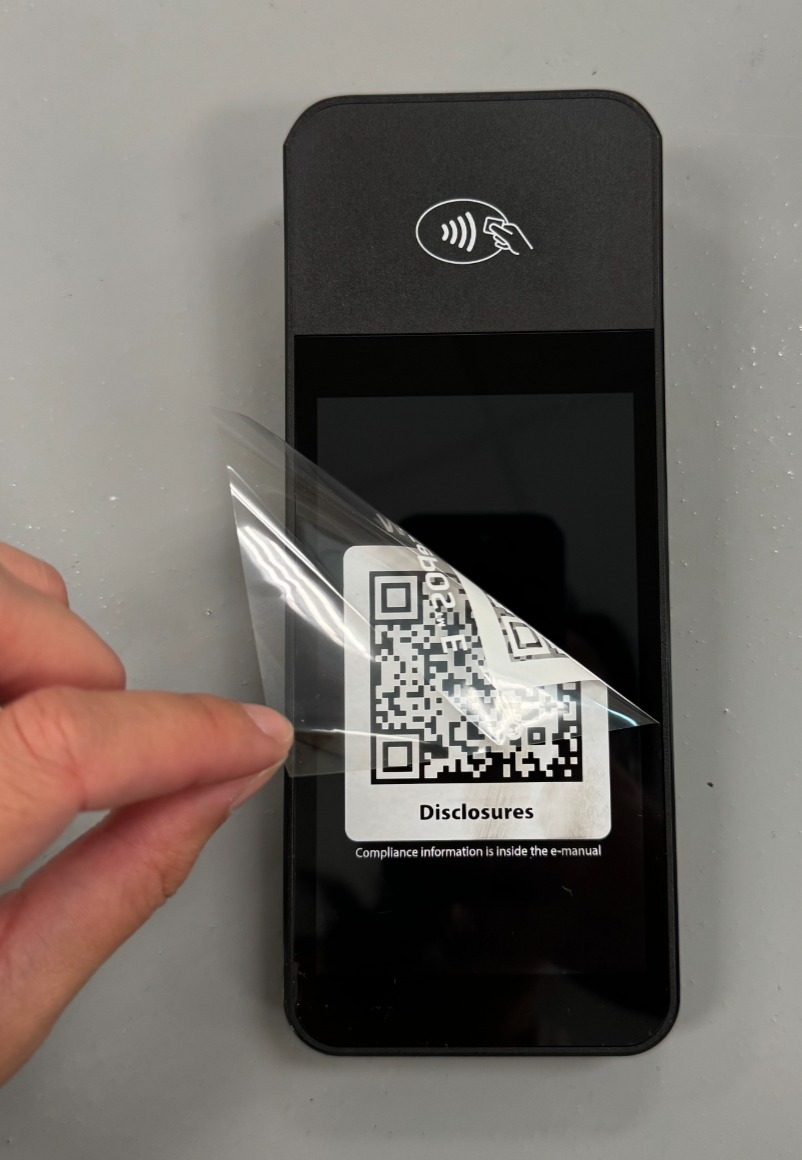

• Retira el plástico protector de la pantalla del terminal de pago.

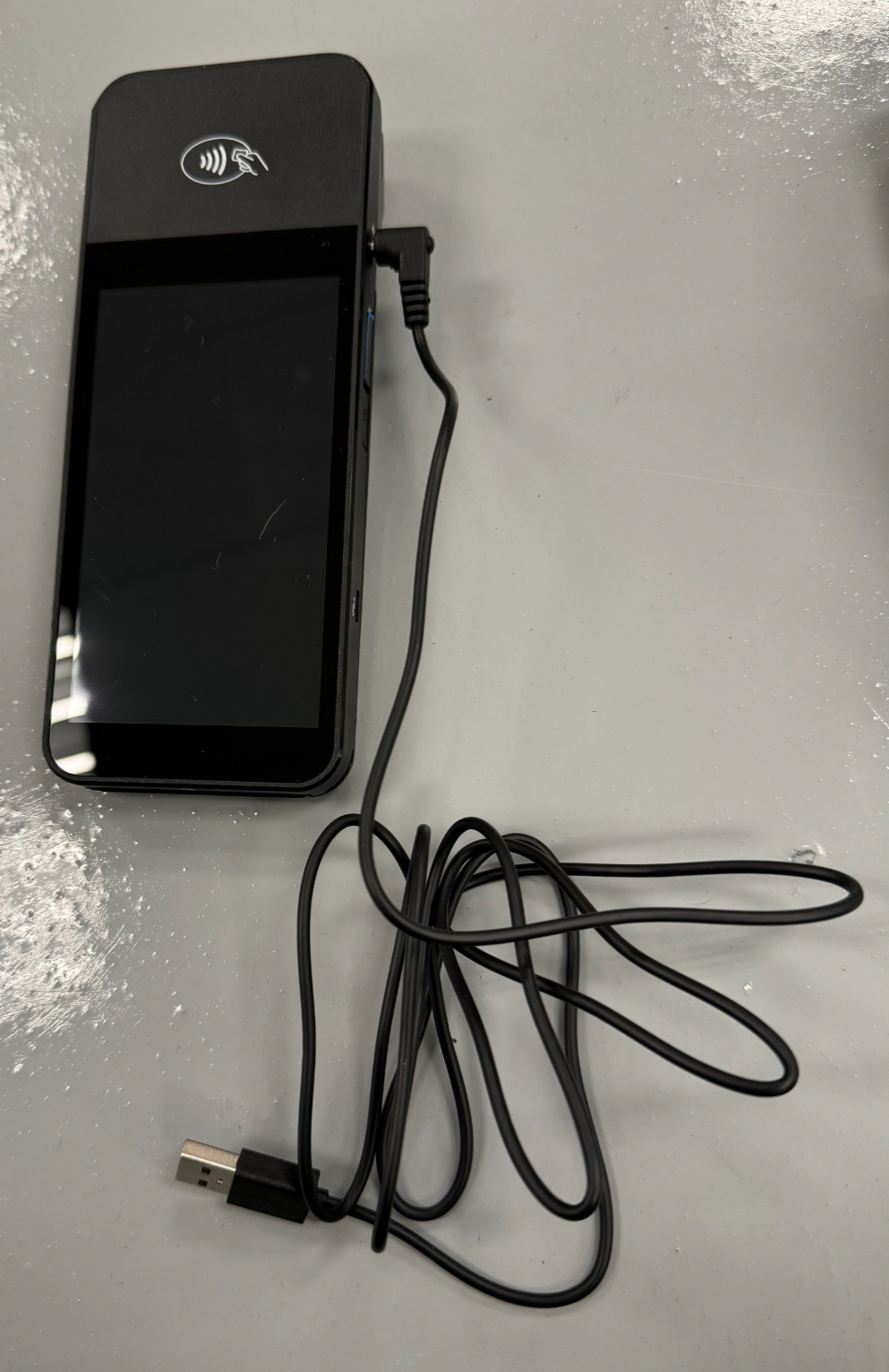

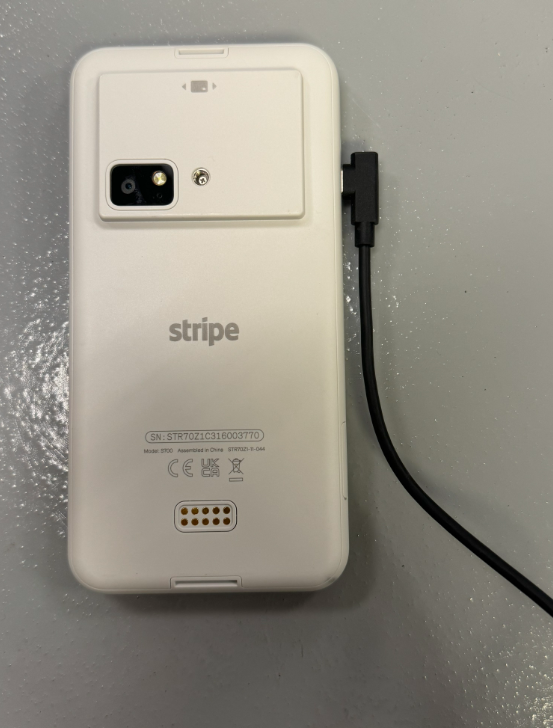

• Conecta el cable de alimentación al terminal de pago.

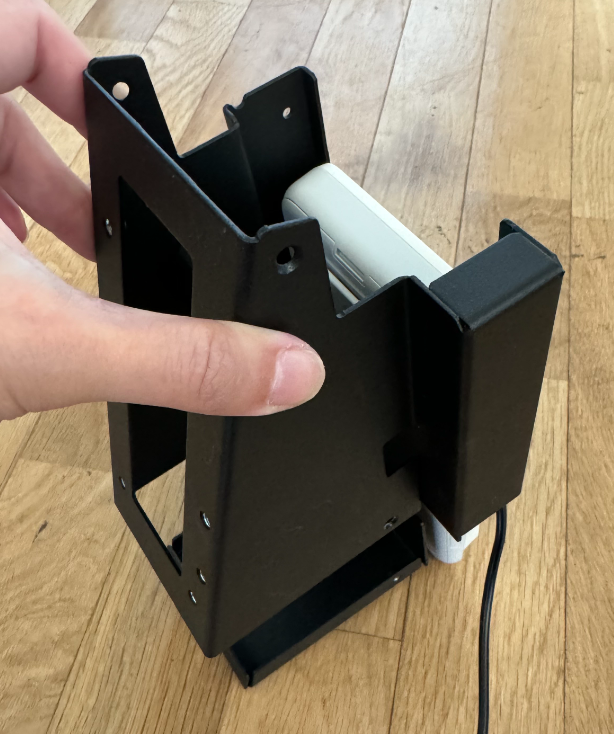

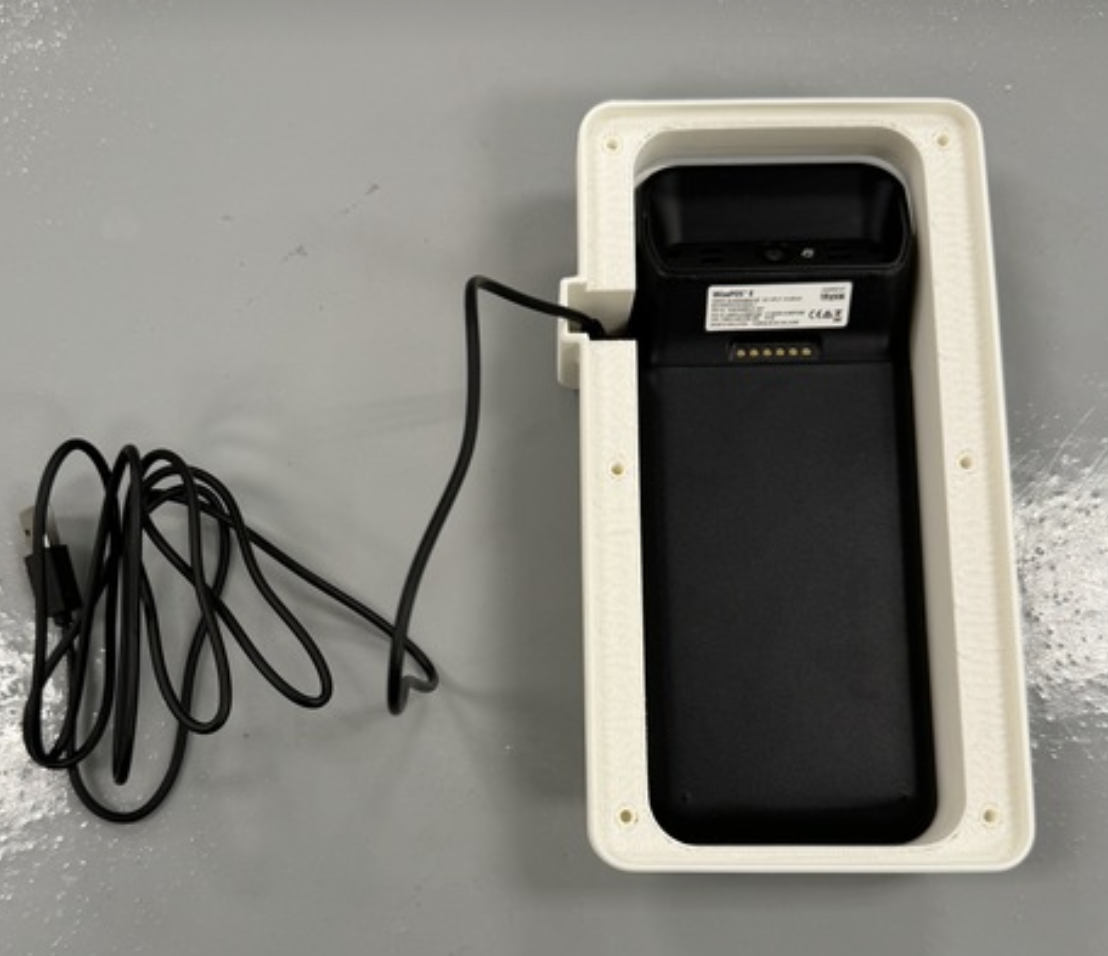

• Coloca el terminal de pago en la sección superior del soporte del terminal de pago.

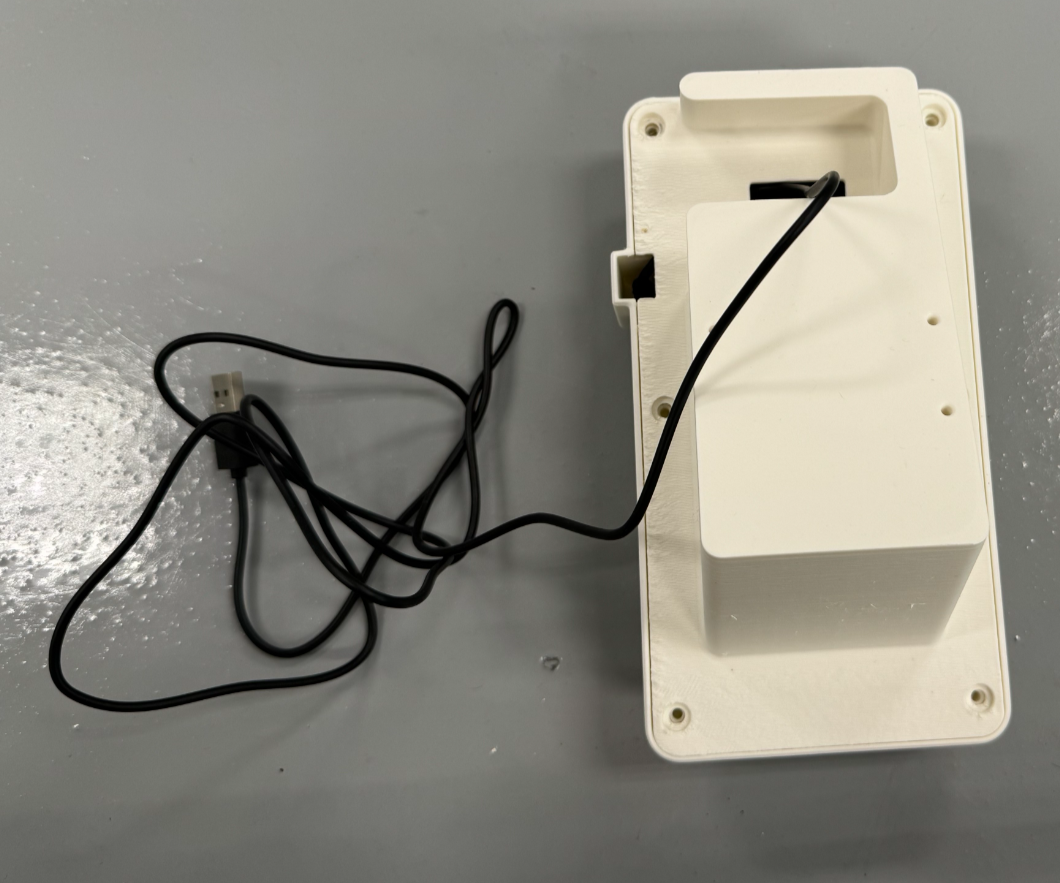

• Asegúrate de que el cable pase por el agujero central de la sección inferior del soporte del terminal de pago antes de asegurar la pieza inferior en su lugar.

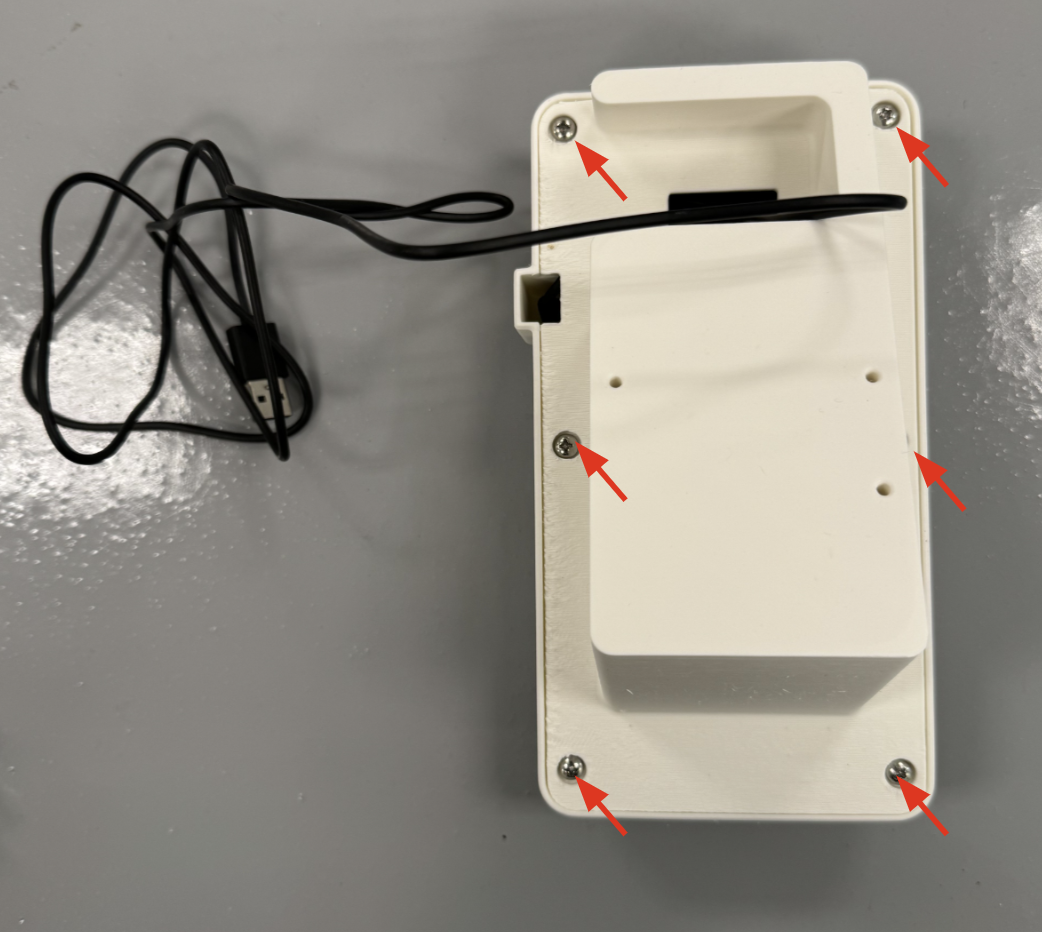

• Asegura la sección superior del soporte del terminal de pago a la sección inferior usando seis tornillos formadores de rosca.
• Usa un destornillador de cabeza Phillips para apretar los tornillos.

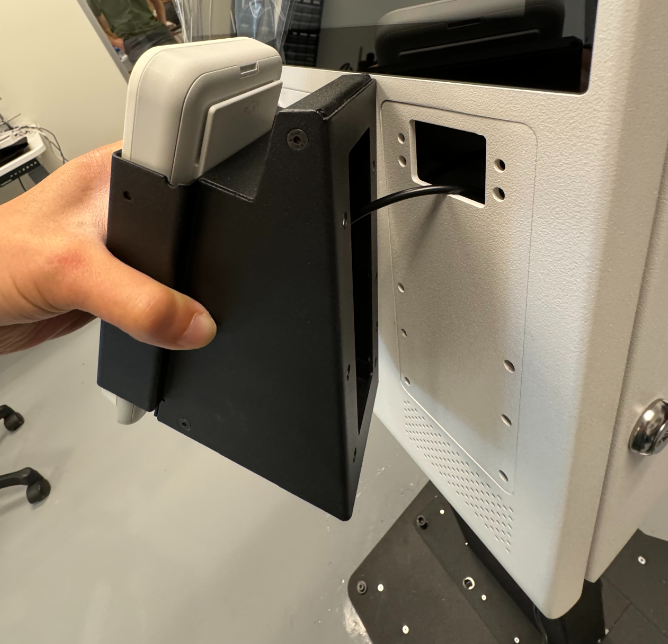

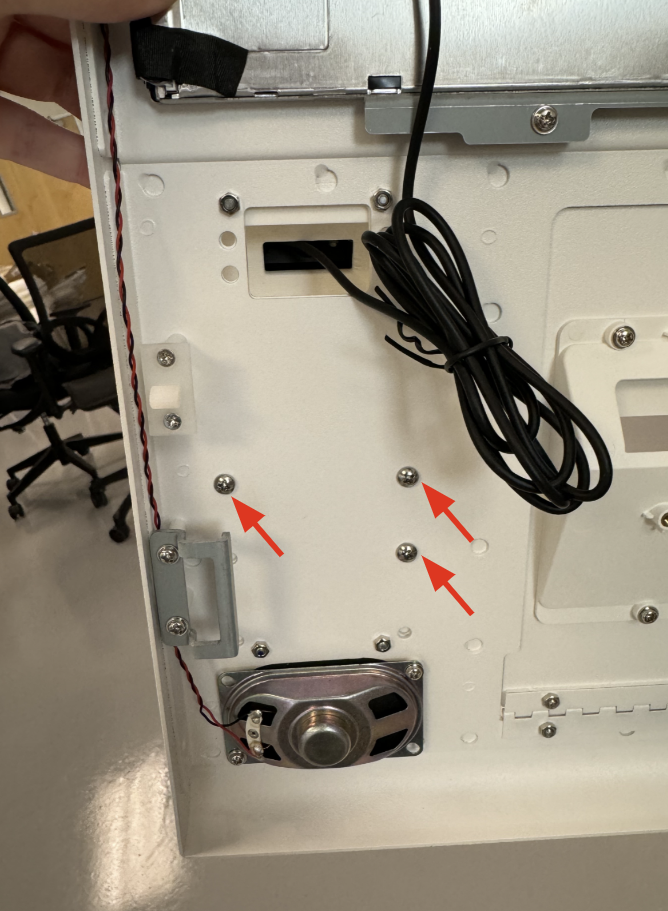

• Asegura el conjunto del terminal de pago al kiosco de 27” usando tres tornillos formadores de rosca.
• Usa un destornillador de cabeza Phillips para apretar los tornillos.
• Asegúrate de que el cable de alimentación del terminal de pago pase por el agujero en el lado inferior derecho de la puerta del kiosco.

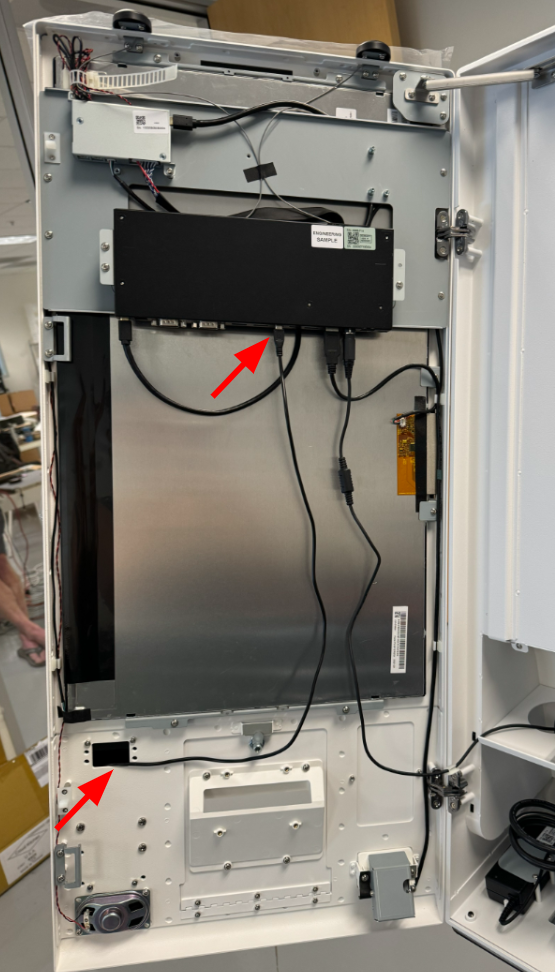

• Enruta el cable de alimentación del terminal de pago hasta el puerto USB A en la parte trasera de la puerta del kiosco.

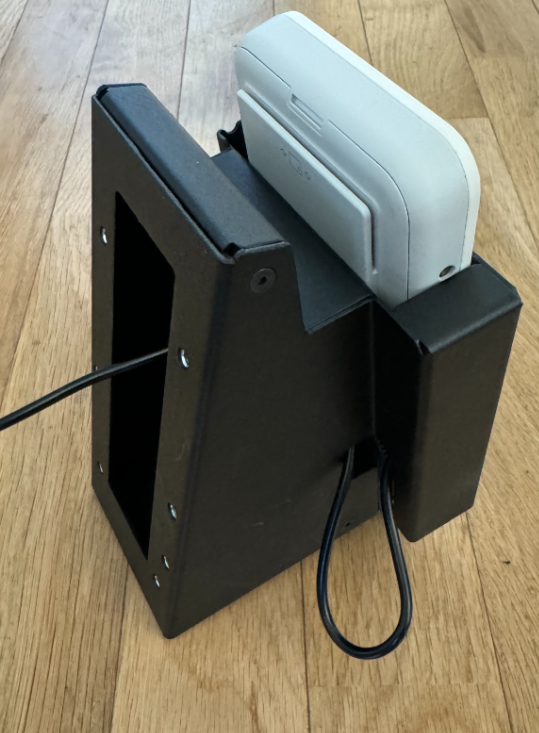

• Agrupa cualquier exceso de cable cerca del terminal de pago como se ilustra.

• Conecte el cable de alimentación del terminal de pago al terminal de pago, asegurándose de que el cable esté dirigido hacia abajo.

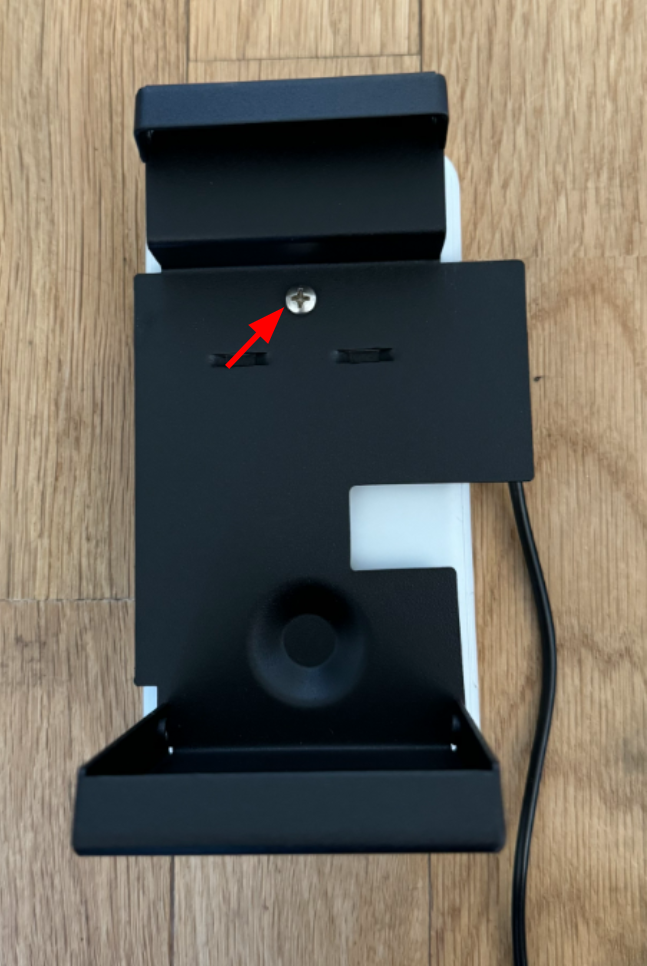

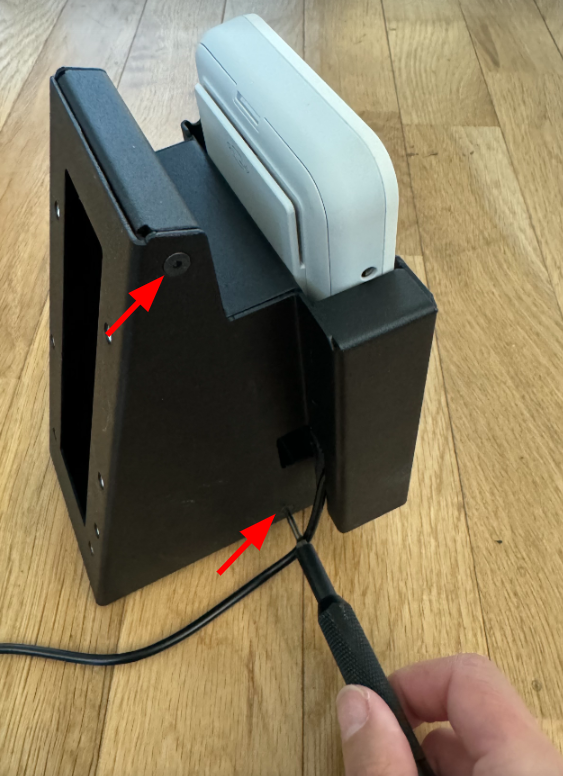

• Asegure la Pieza 1 al terminal de pago usando un tornillo corto.
• Use un destornillador de cabeza Phillips para apretar el tornillo como se muestra.

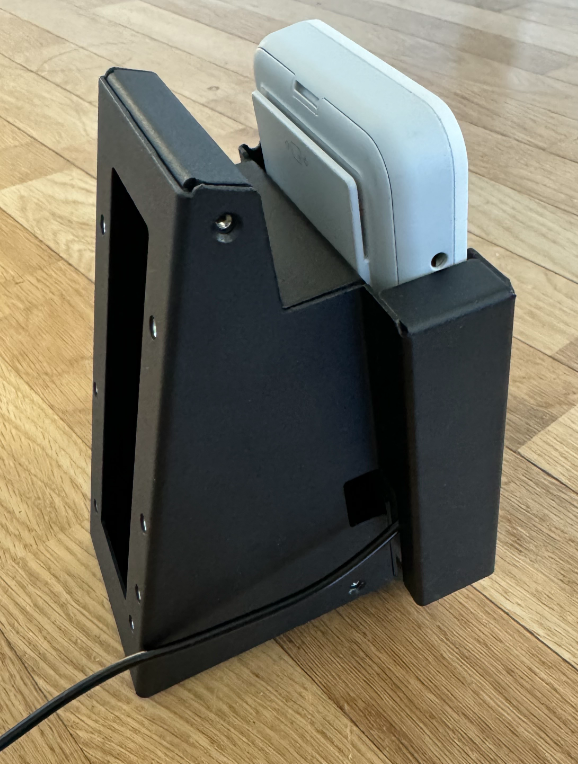

• Deslice la Pieza 2 sobre la Pieza 1 como se ilustra.

• Atornille cuatro tornillos avellanados negros (dos en cada lado) usando una llave hexagonal.

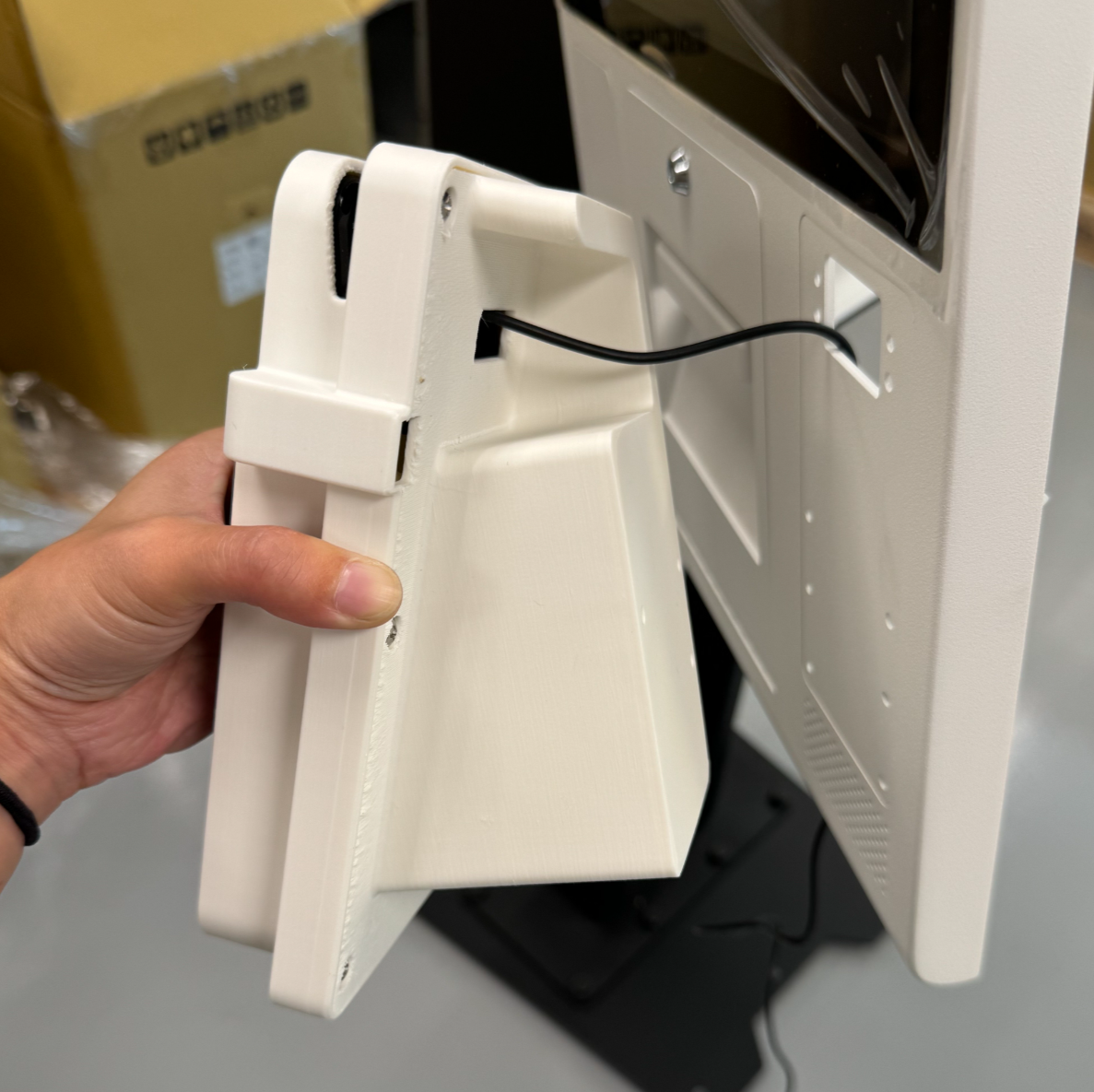

• Enrute el cable de nuevo a través de la abertura lateral y hacia afuera por la parte trasera del quiosco.

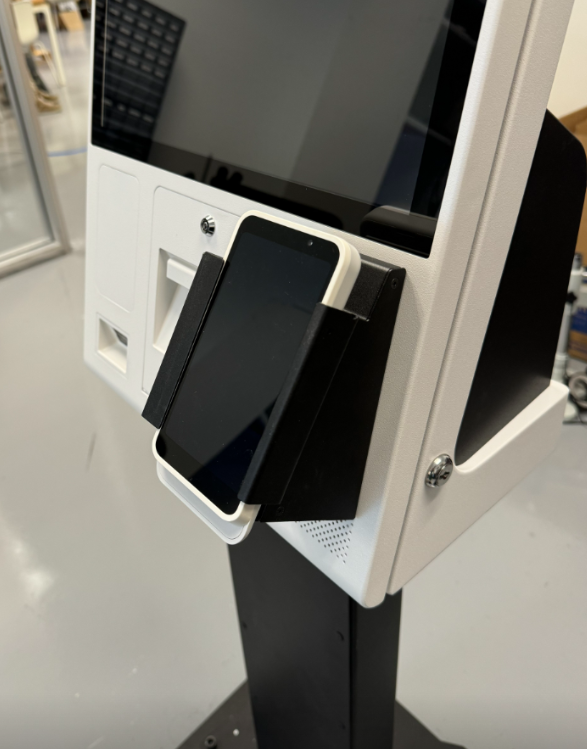

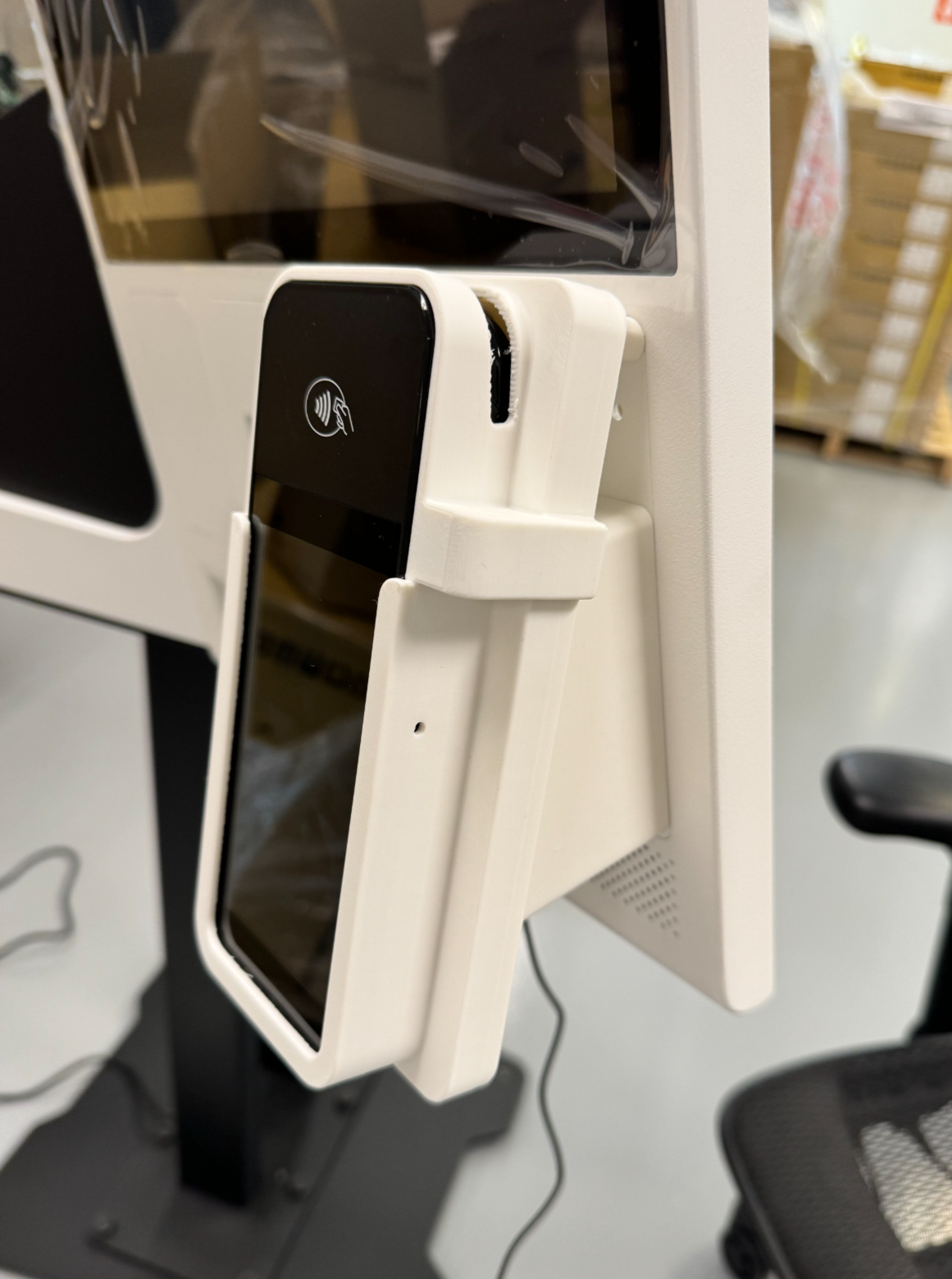

• Asegure el ensamblaje del terminal de pago al quiosco de 27” usando tres tornillos largos etiquetados como "Terminal de pago al quiosco".
• Use un destornillador de cabeza Phillips para apretar los tornillos.

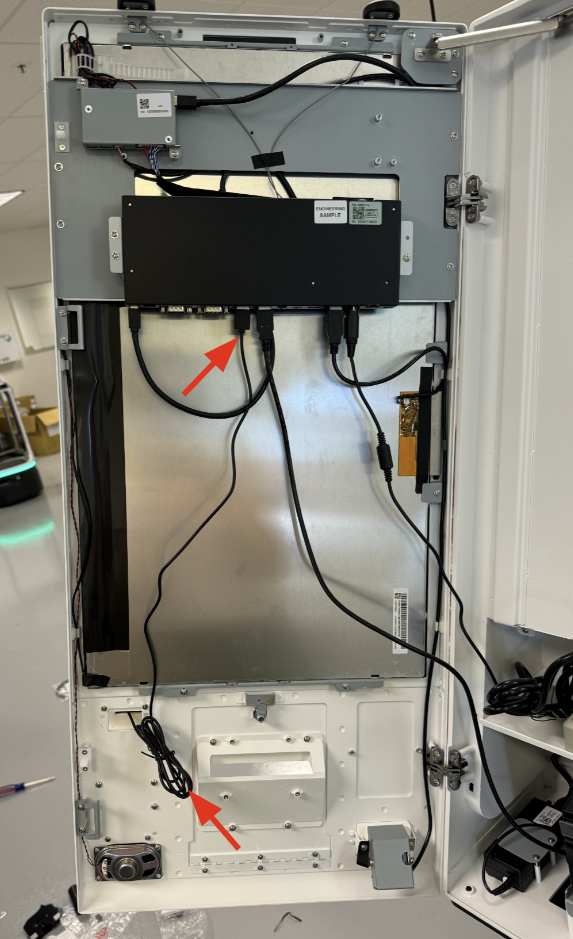

• Asegúrese de que el cable de alimentación del terminal de pago esté dirigido a través del agujero en el lado inferior derecho de la puerta del quiosco.

• Enrute el cable de alimentación del terminal de pago hasta el puerto USB-C en la parte trasera de la puerta del quiosco.
• Agrupe cualquier exceso de cable cerca del terminal de pago como se ilustra.

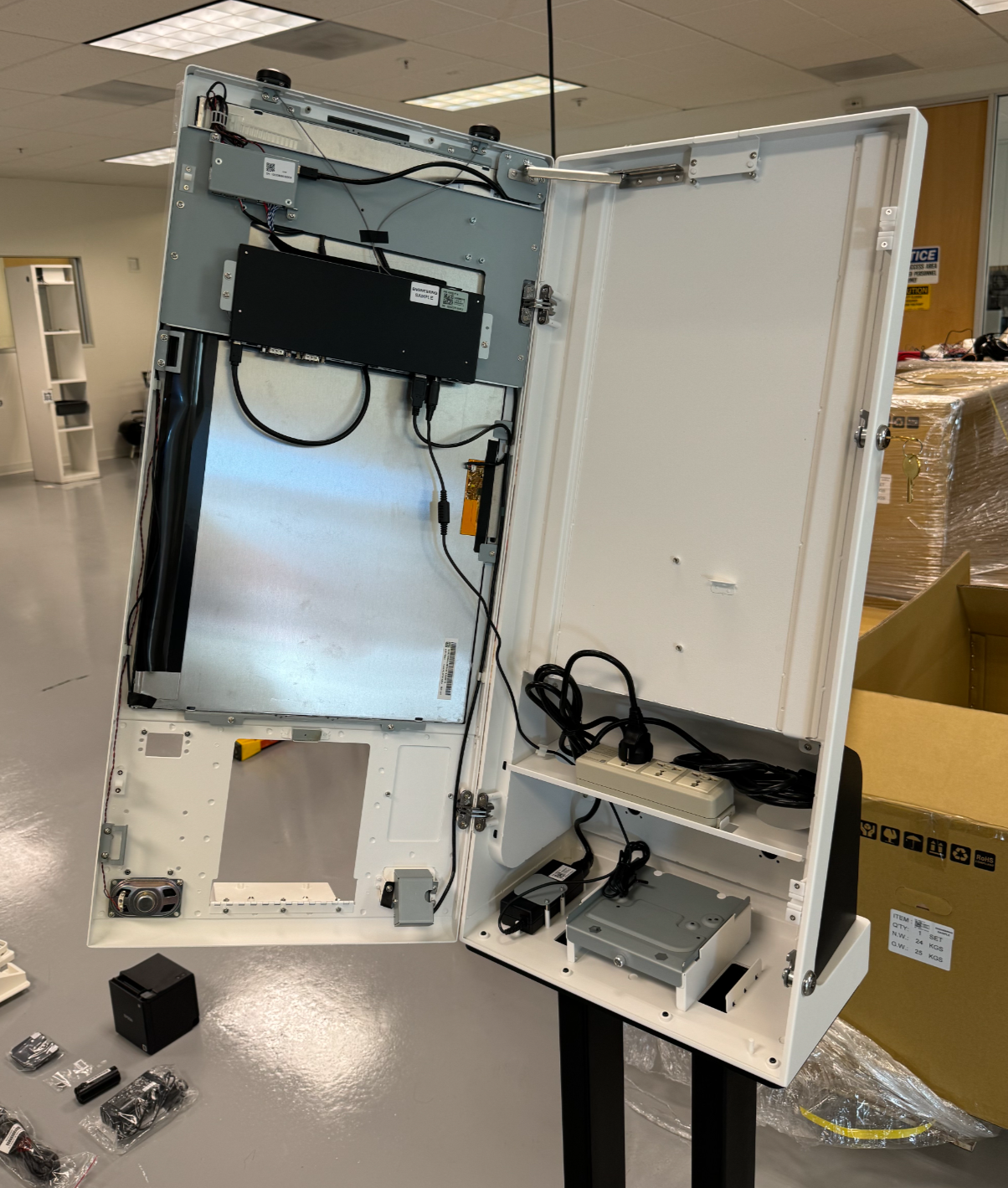

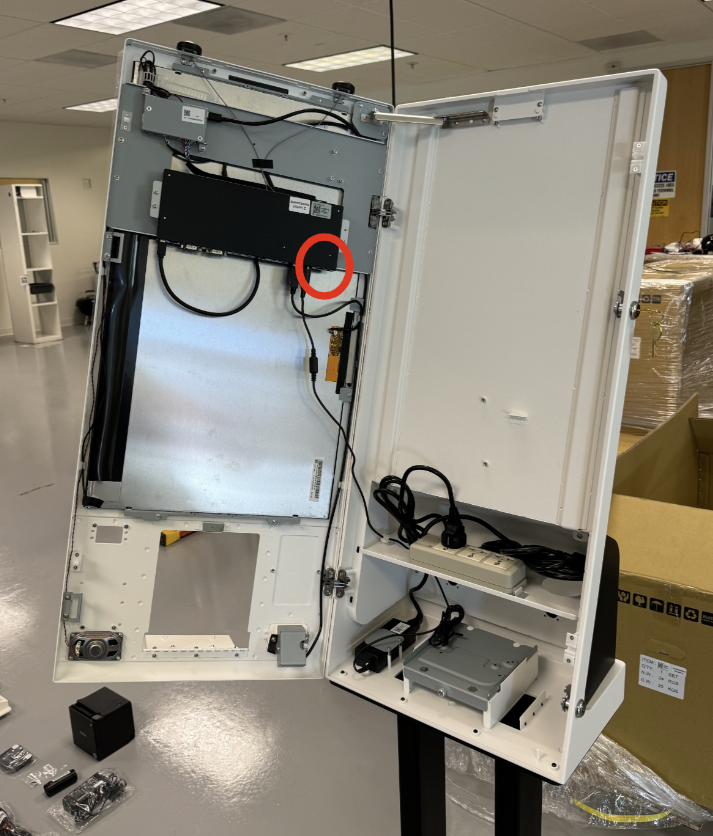

• En el interior del quiosco de 27”, localice el estante inferior.

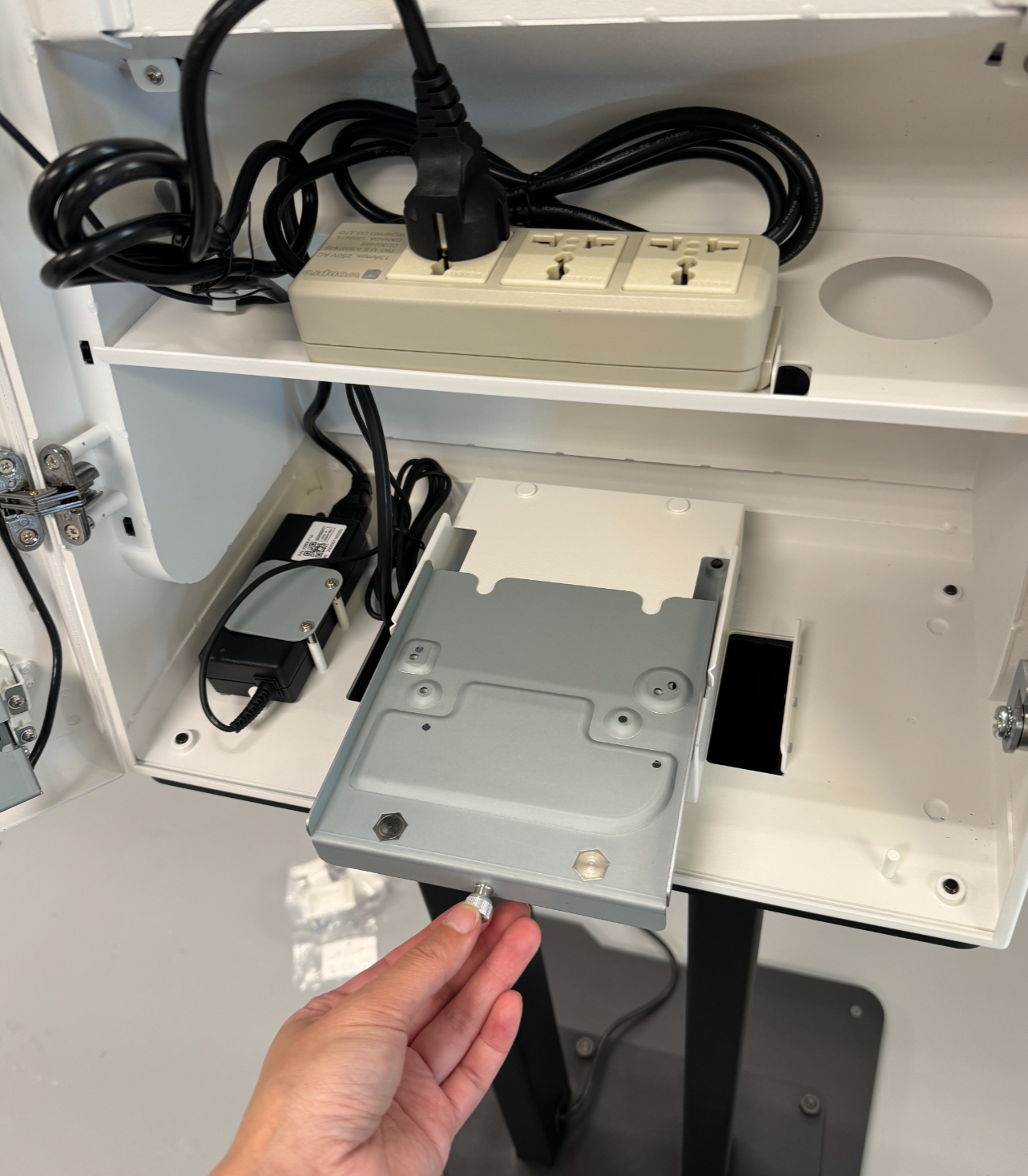

• Desatornille la bandeja de la impresora y deslícela con cuidado.

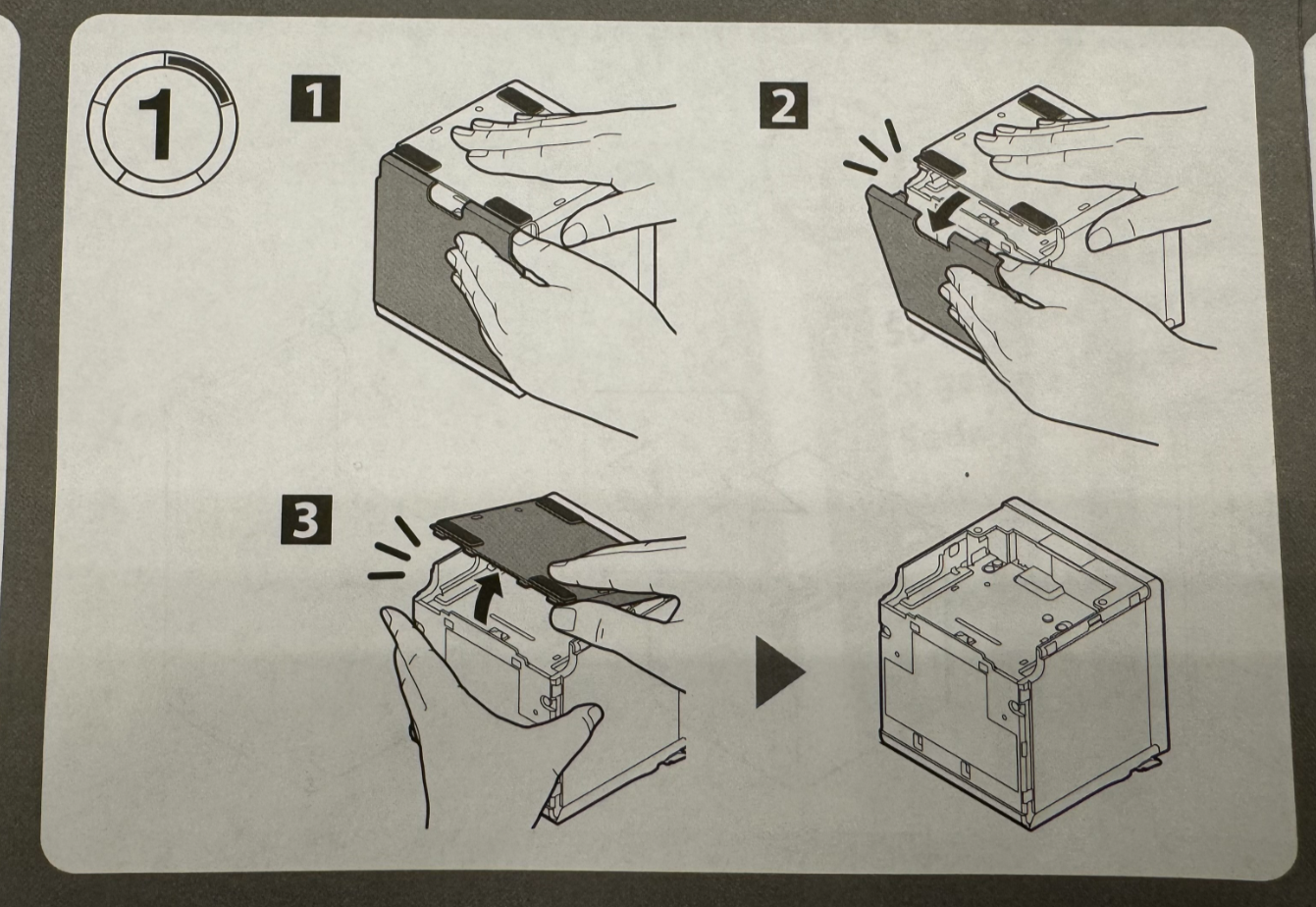

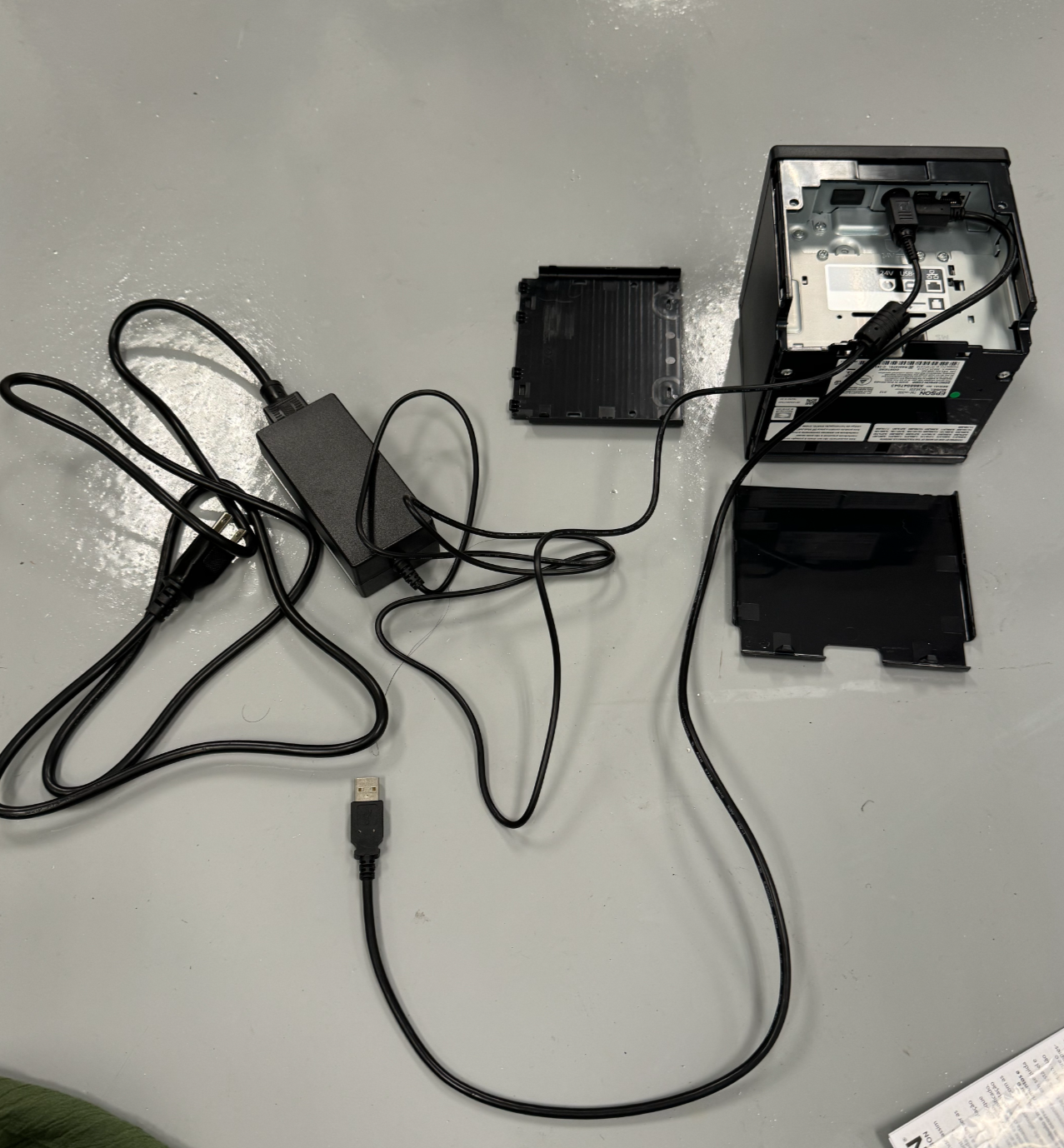

• Retire cuidadosamente las dos paredes laterales de la impresora para acceder a sus componentes internos.

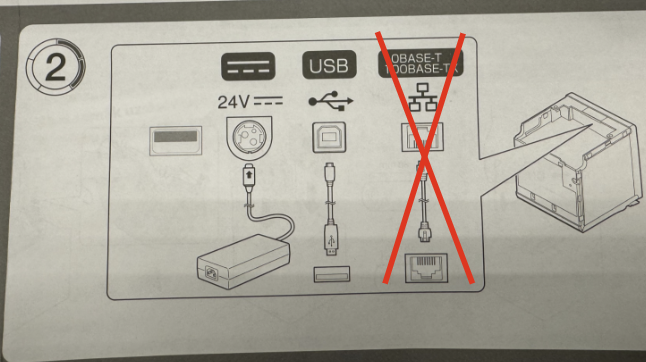

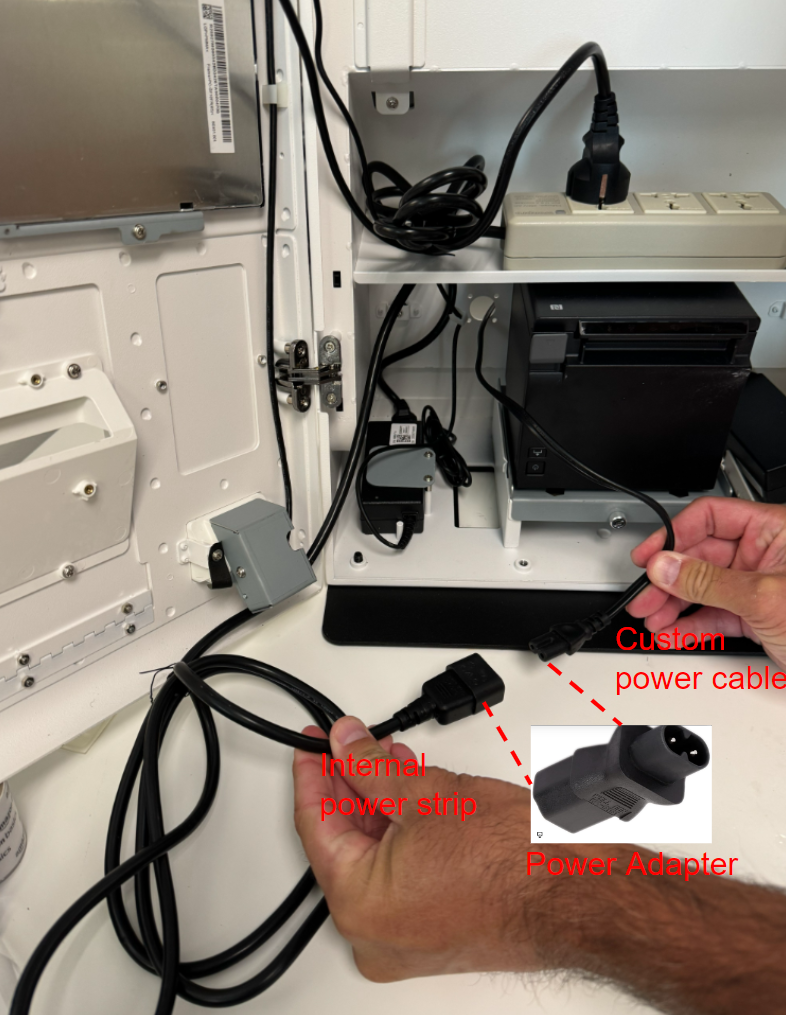

• Conecte el bloque de alimentación de la impresora a la impresora, asegurándose de que también esté conectado al cable de la impresora a través del puerto IEC para que la terminación final sea un enchufe de alimentación de CA.
• Conecte el cable de la impresora (incluido con el quiosco de 27”) a la impresora como se ilustra.

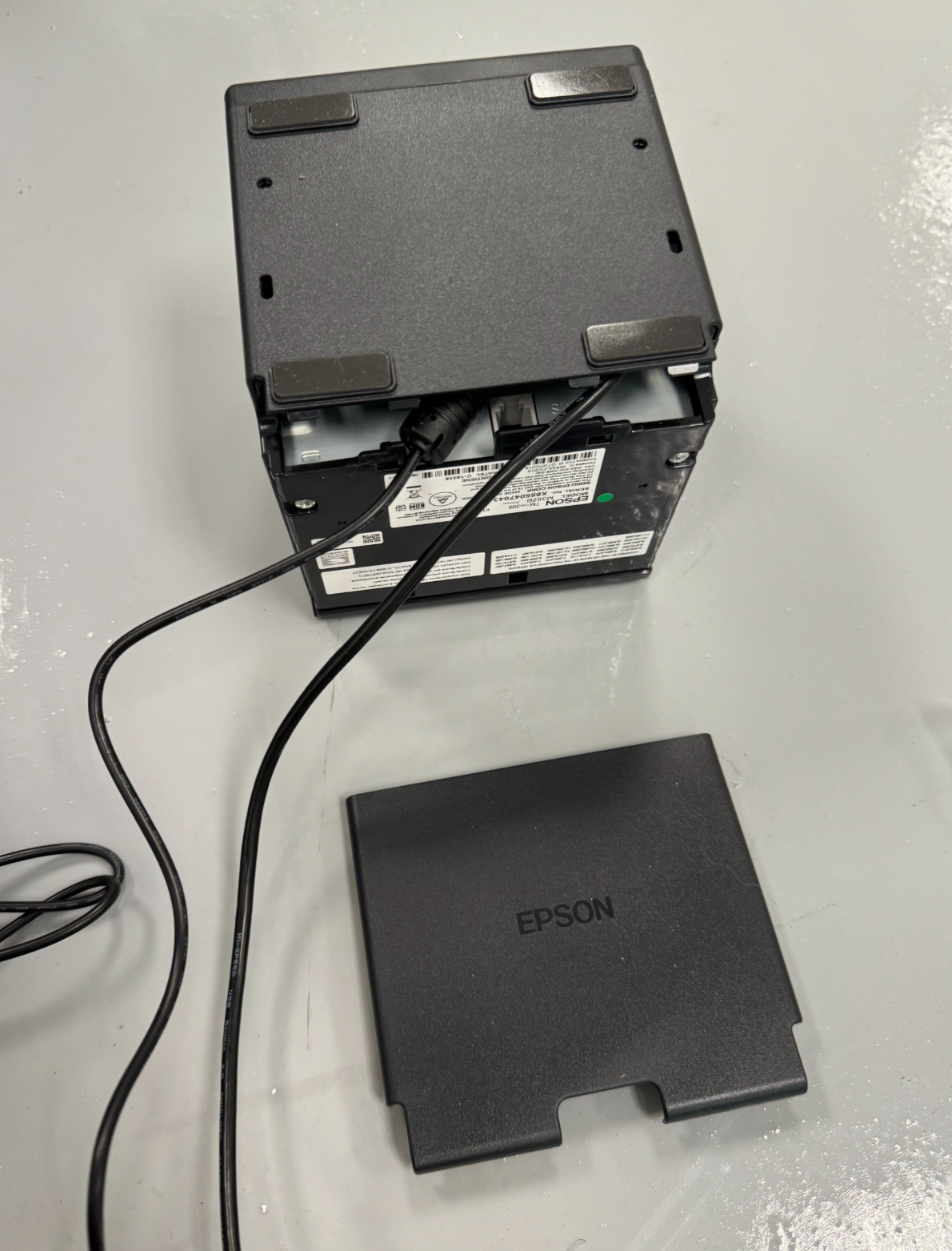

• Reemplace uno de los paneles de plástico en la impresora como se ilustra.
• El otro panel ya no es necesario.

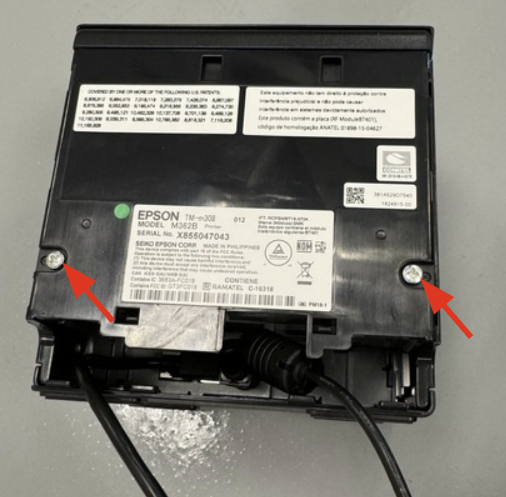

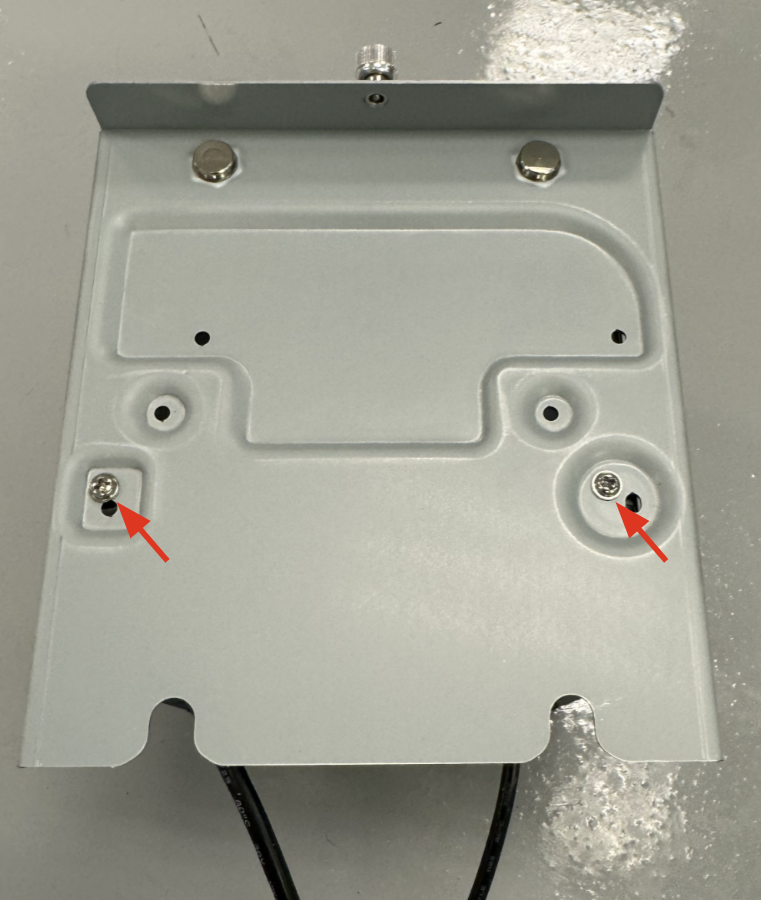

• En lugar de volver a colocar el segundo panel de plástico, retire los dos tornillos indicados en el área donde se habría colocado el panel.

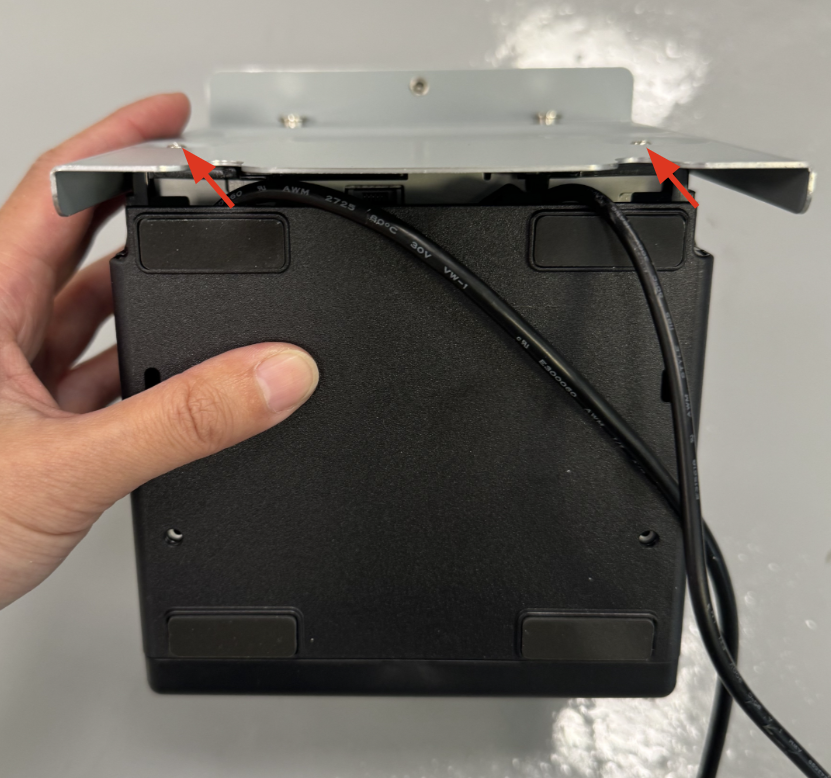

• Asegure la bandeja de la impresora del quiosco de 27” a la impresora usando un destornillador de cabeza Phillips y dos tornillos.
• Use los tornillos identificados en la sección de materiales de la bolsa de tornillos que vino con el quiosco de 27”.
• Siga la orientación mostrada en las instrucciones para una alineación adecuada.

• Vuelva a colocar la bandeja de la impresora (con la impresora adjunta) en el quiosco de 27”.
• Asegúrese de que los cables no estén pellizcados durante la instalación.
• Enrute el cable de alimentación con el bloque de alimentación para que salga por el lado derecho, mientras que el cable de datos con la conexión USB A debe salir por el lado izquierdo.

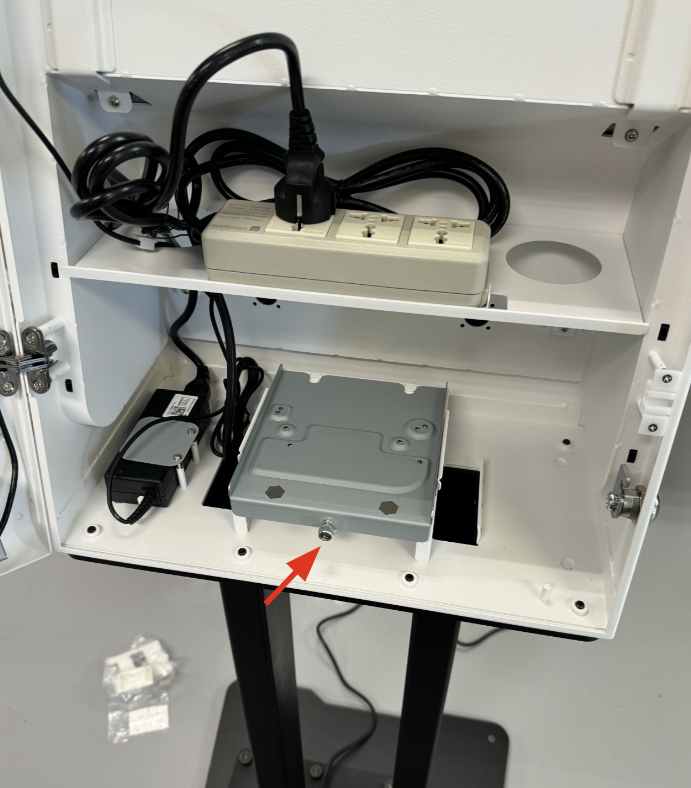

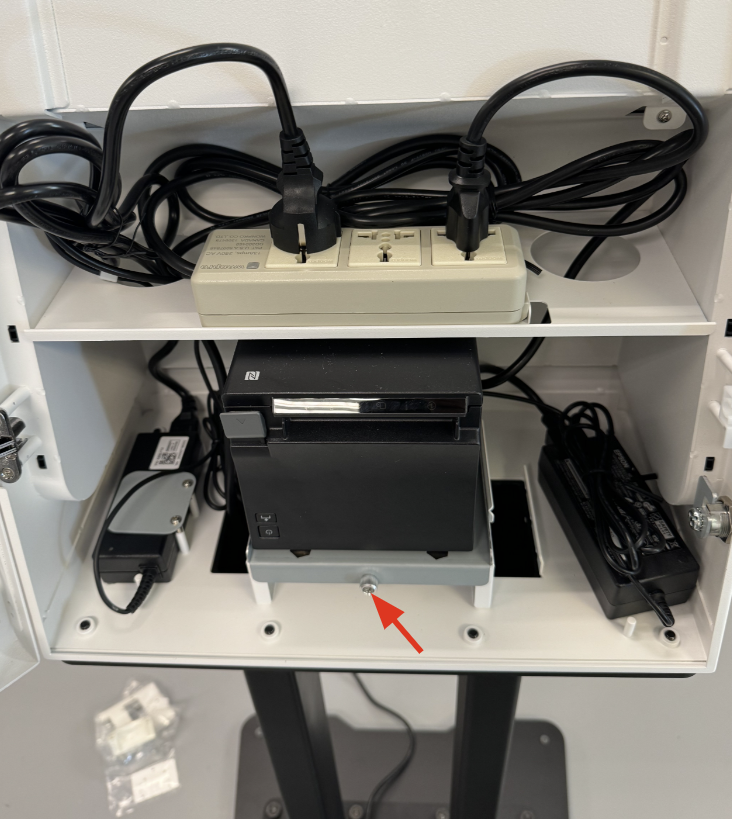

• Deslice la bandeja y apriete a mano el tornillo indicado para asegurarla en su lugar.

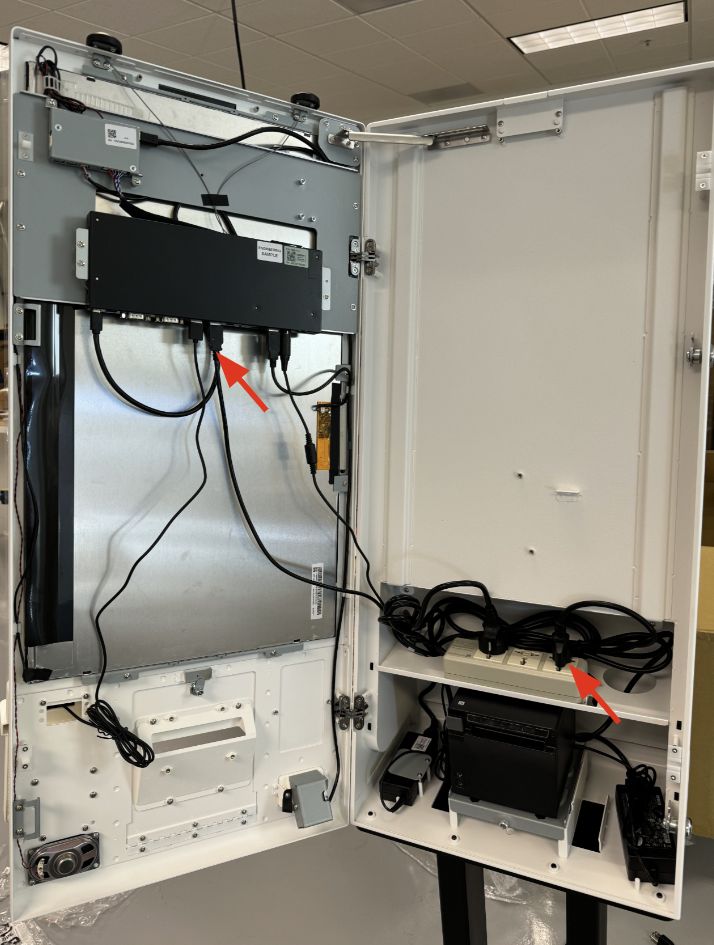

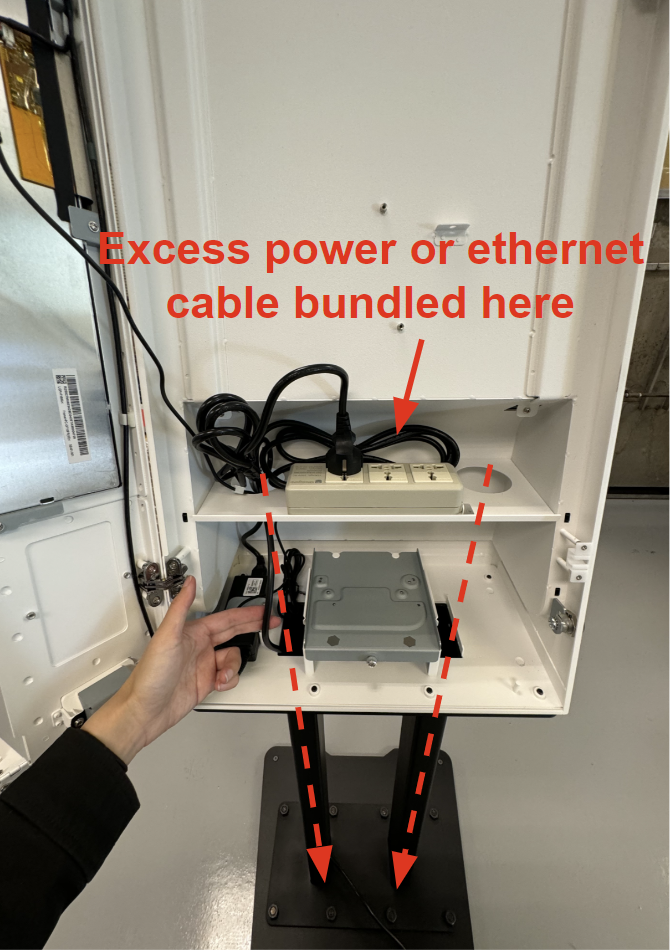

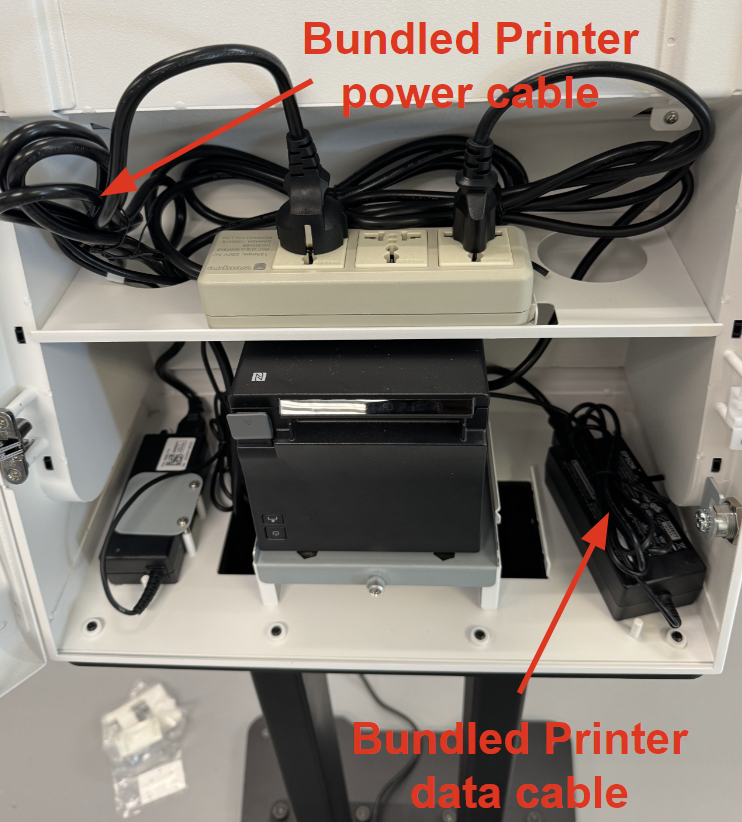

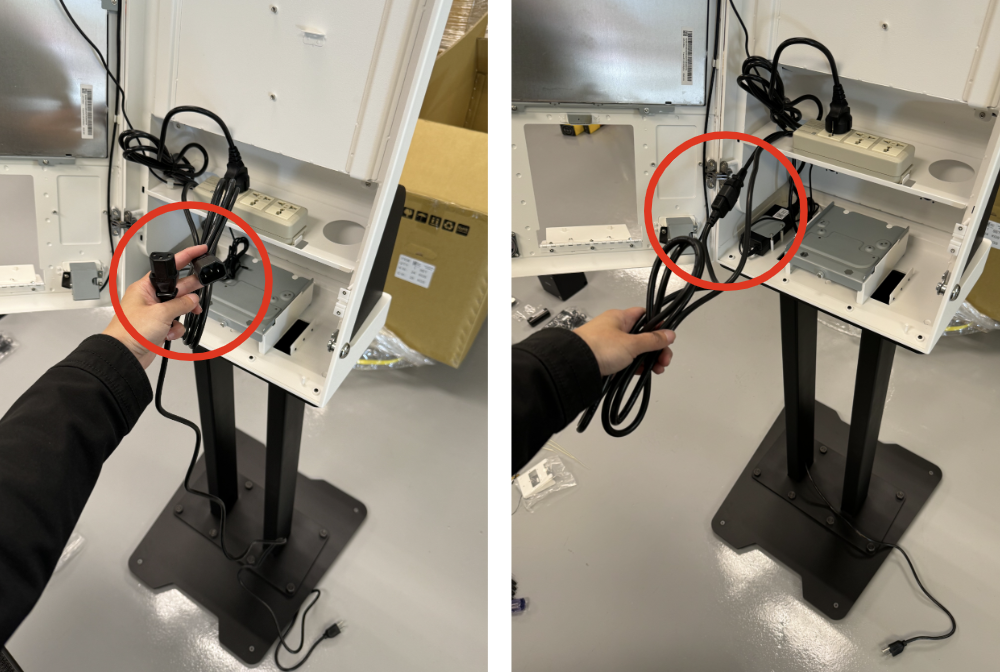

• Enruta el cable de alimentación de la impresora a través del orificio derecho desde el estante inferior hasta el superior, y conéctalo a la regleta en el estante superior. Agrupa cualquier exceso de cable en el estante inferior derecho junto a la impresora y el adaptador de corriente.
• Enruta el cable de datos de la impresora a través del orificio izquierdo desde el estante inferior hasta el superior, y conéctalo al puerto USB-A en la parte trasera de la puerta del quiosco de 27”. Agrupa cualquier exceso de cable en el lado inferior izquierdo con la impresora.

• Cierra la puerta principal del quiosco de 27”, asegurándote de que todos los cables estén bien sujetos y no estén pellizcados.

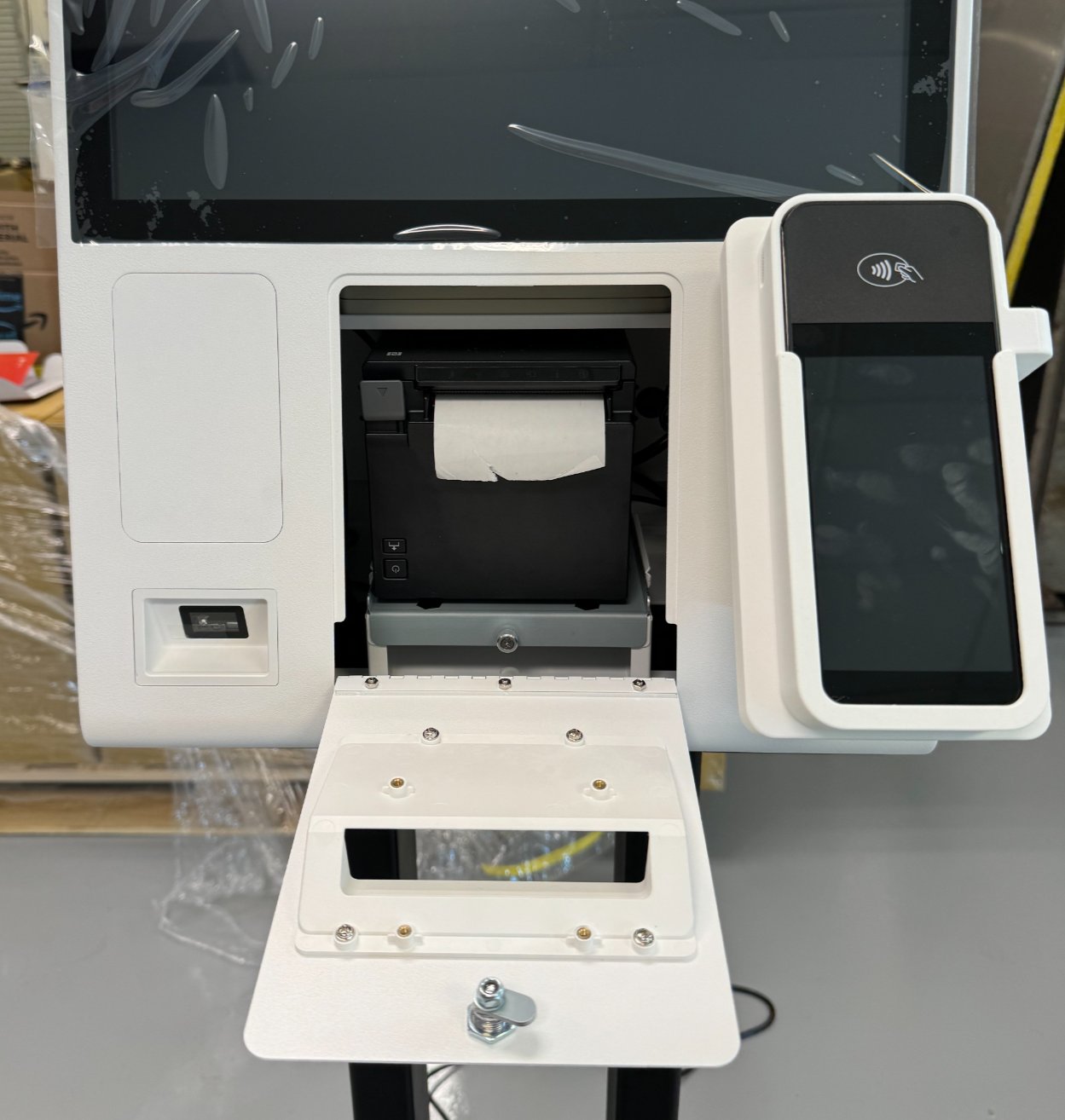

• Abre la puerta de la impresora del quiosco de 27”.

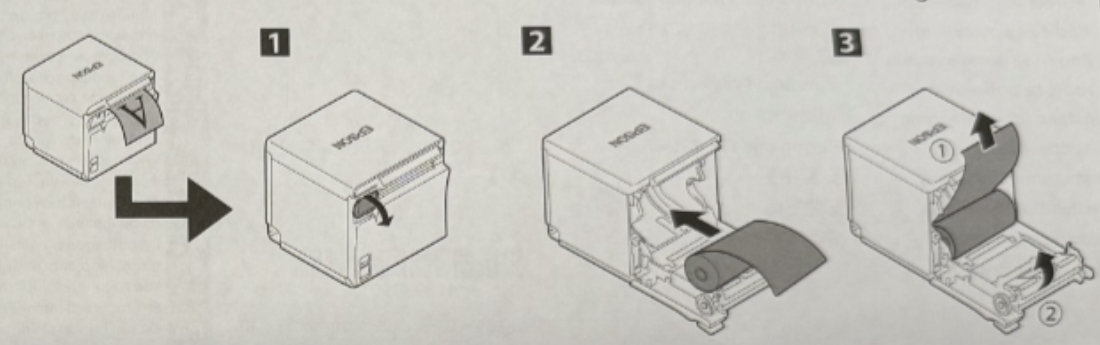

• Carga el rollo de papel de recibos en la impresora. Para abrir el compartimento de papel de la impresora, presiona el botón ubicado en la parte superior izquierda de la impresora.
• Cierra la puerta de la impresora del quiosco de 27”, asegurándote de que el papel de recibo pase a través de la abertura designada.

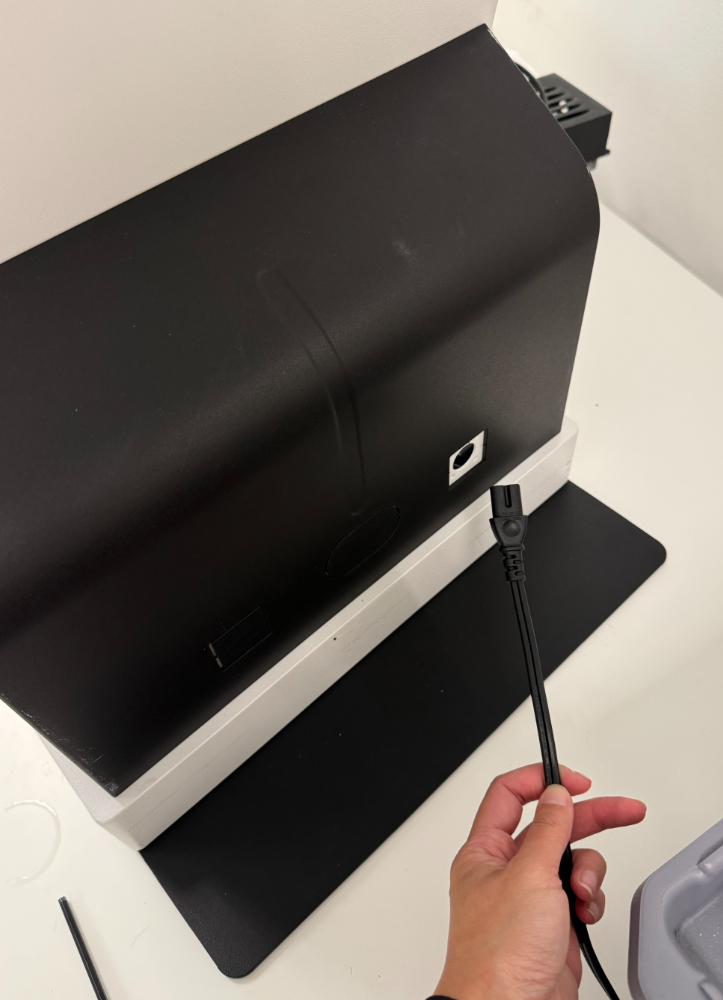

• Conecte el cable de alimentación de CA que sale de la parte inferior del soporte del Kiosco a una toma de corriente de CA.
• Conecte el cable Ethernet a un puerto Ethernet activo.

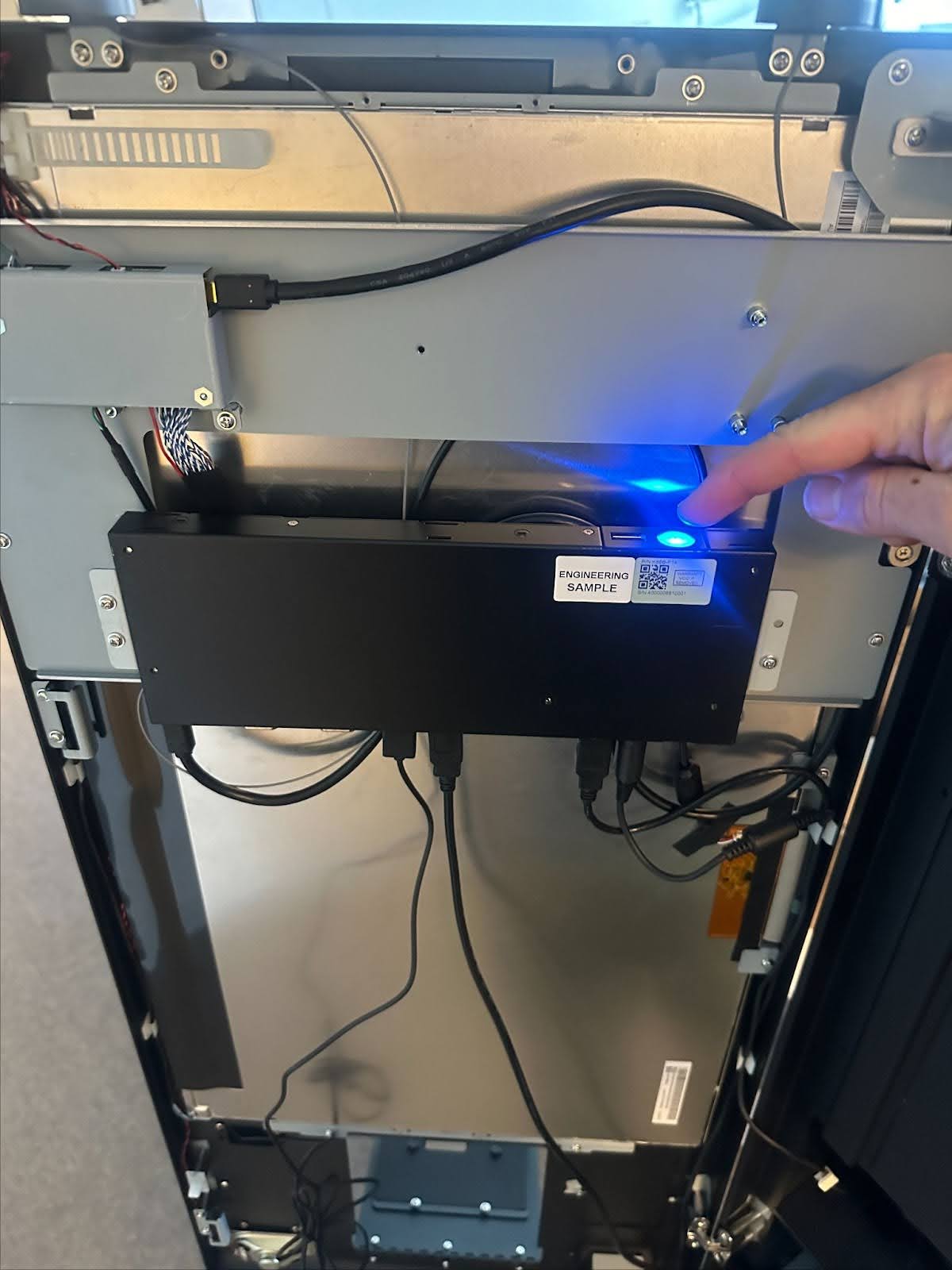

• Encienda el Kiosco presionando y manteniendo presionado el botón de encendido ubicado en la parte superior del módulo de computadora dentro del Kiosco.
• El botón se iluminará en azul para indicar que el Kiosco está encendido.

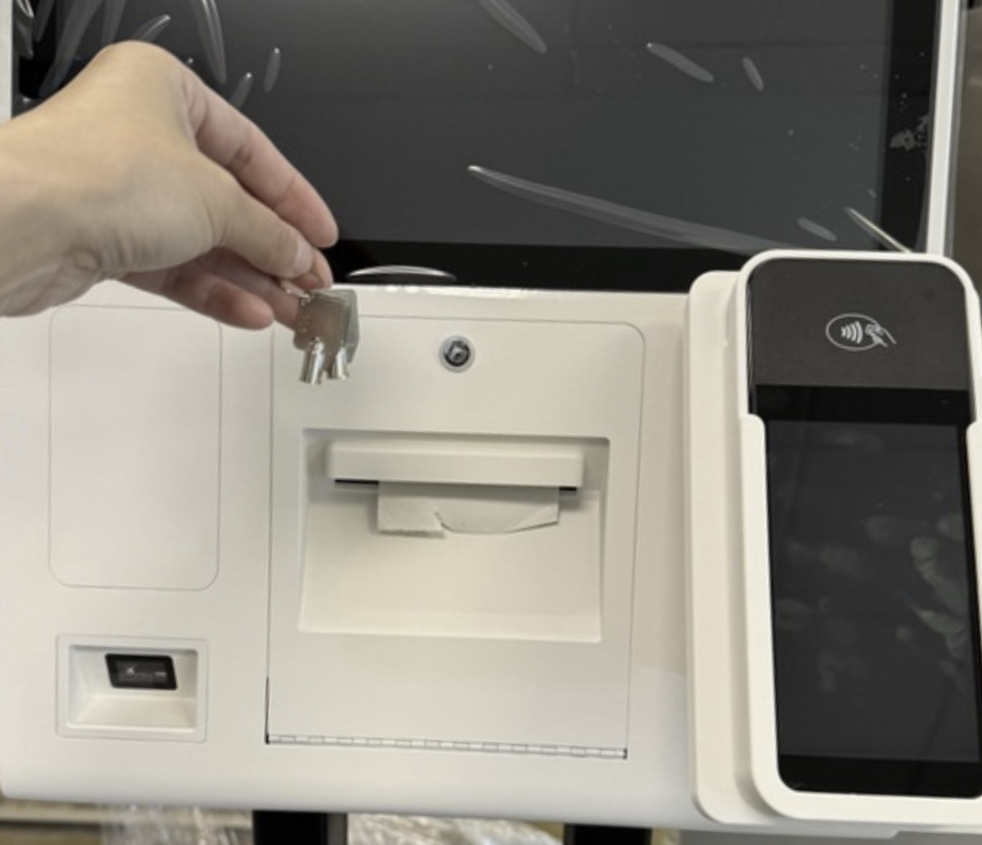

• Cierre con llave la puerta de la impresora, asegurándose de que el rollo de papel de recibo salga correctamente del Kiosco.

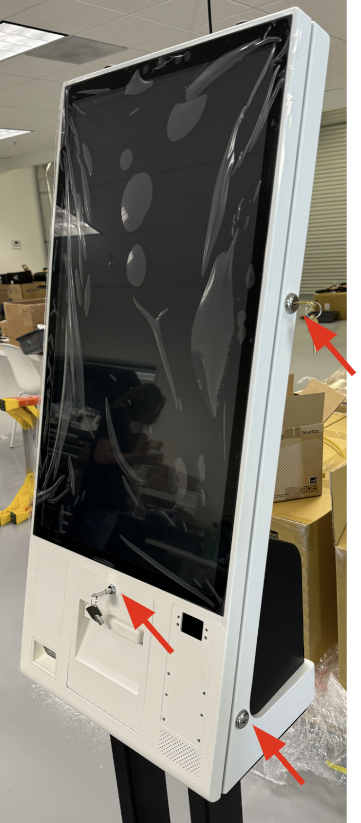

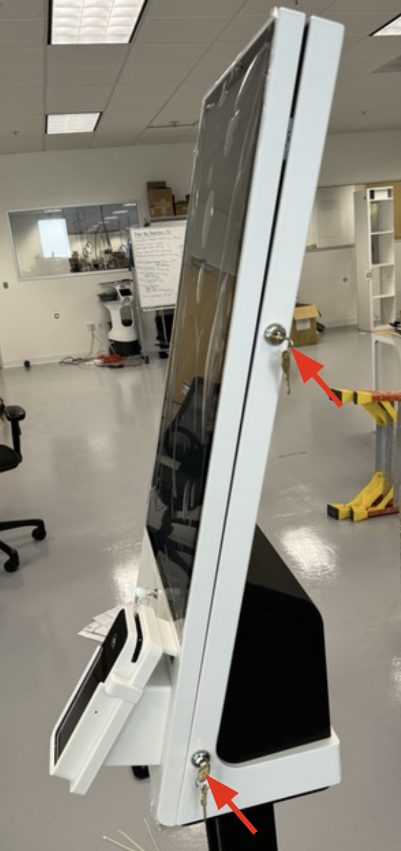

• Confirme que todos los cierres estén seguros: ambos cierres en la puerta principal del Kiosco y el cierre en la puerta de la impresora.
• Etiquete y guarde las llaves en un lugar seguro y accesible.
  Retire la película protectora de la pantalla del Kiosco de 27”.
