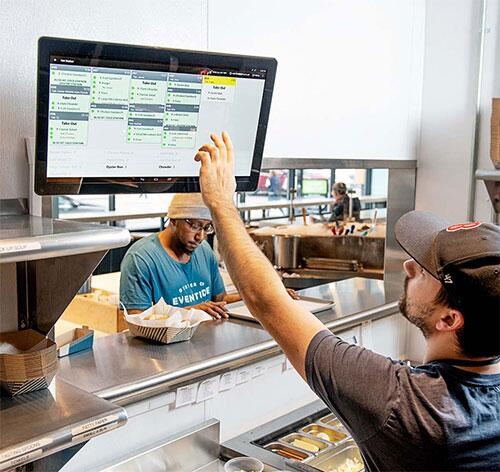

Prêt à installer le matériel Geekland KDS mais vous ne savez pas par où commencer ? Ce guide détaillé couvre chaque étape du processus d'installation.
Que ce soit pour allumer le KDS, connecter les câbles ou monter le système en toute sécurité, le guide offre une expérience d'installation fluide. Suivez les instructions, et tout sera opérationnel en un rien de temps !
Considérations Clés
Avant de commencer l'installation, veuillez noter que Otter ne fournit pas de supports VESA pour le KDS. Il est nécessaire d'acheter et d'installer un support compatible VESA à l'emplacement souhaité. Pour garantir une installation et un fonctionnement réussis du KDS Otter, assurez-vous que les éléments suivants sont en place :
- Accès à une source d'alimentation à chaque point de montage
- Connectivité réseau stable
- Supports préinstallés compatibles VESA
Caractéristiques et Spécifications
Écran KDS Geekland 15,6"

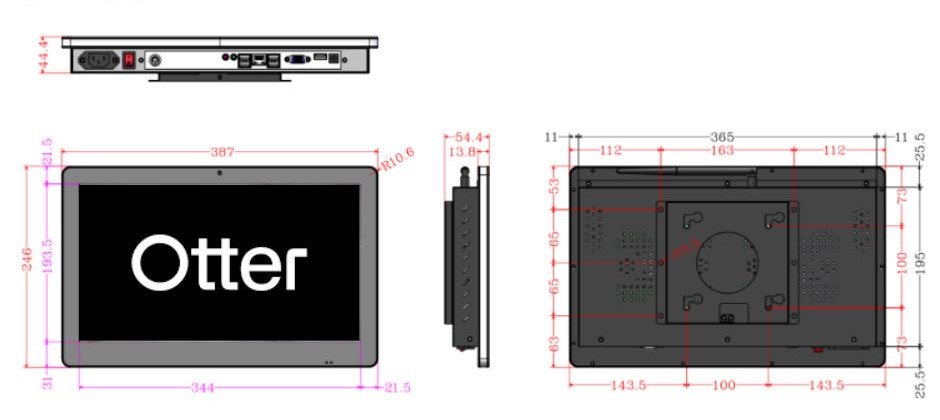

Dimensions
Spécifications
| Unité de gestion des stocks | |
| SKU | GK-QR156-3399-4GB32GB-A11-KDS |
| Système | |
| CPU | RK3399 Hex-Core @ 1,9 GHz |
| RAM | 4GB DDR3 |
| ROM | 32GB |
| GPU | Quad core Mali 400 |
| OS | Android 11 |
| Affichage | |
| Taille/Type d'écran | 15,6″ LG IPS |
| Panneau tactile | Capacitif |
| Résolution | 1920×1080 |
| Ports IO | |
| Audio | Haut-parleur stéréo intégré 2 X 3W |
| Emplacement SD | 1 |
| HDMI | 1.4a |
| TF | N/A |
| USB | Mini USB OTG / USB Host 2.0 |
| PRISE CASQUE / MIC | 1 |
| PRISE D'ALIMENTATION DC | 1 |
| RJ-45 | Ethernet 10/100 RJ45 |
| Alimentation | |
| PoE (Power Over Ethernet) | 802.3at |
| Communications & Capacités | |
| WIFI | LAN sans fil 802.11 b/g/n |
| Bluetooth | 4.0 |
| Caméra | Avant : 5,0 MP |
| Mécanique & Environnemental | |
| Options de montage |
|
| Dimensions de l'article | 443mmx193mm |
| Alimentation / Chargeur | Chargeur mural (100-240V 50-60Hz 5V 2A) |
Écran Geekland 21,5" KDS

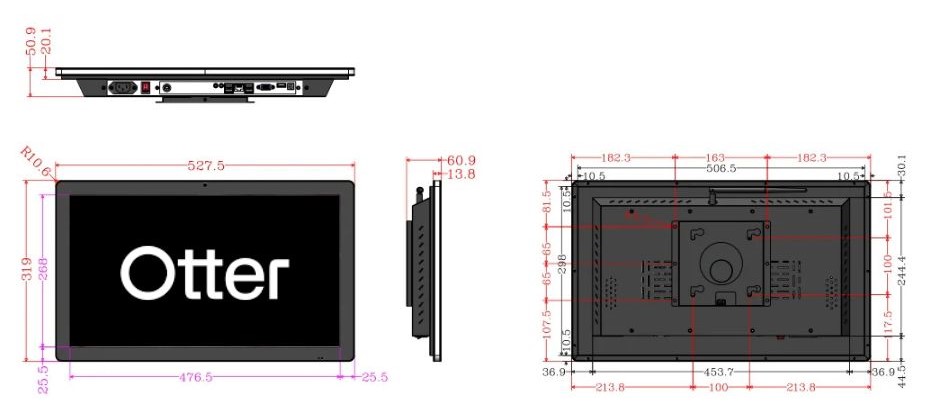

Dimensions
Spécifications
| Unité de gestion des stocks | |
| SKU | GK-QR215-3399-4GB32GB-A11-KDS |
| Système | |
| CPU | RK3399 Hex-Core @ 1,9 GHz RK3588 Octa Core CPU @ 2,2 GHz |
| RAM | 4GB DDR3 8GB DDR3 Optionnel pour RK3588 |
| ROM | 32GB |
| GPU | Quad core Mali 400 |
| OS | Android 11 CPU RK3399 Android 12 CPU RK3588 |
| Affichage | |
| Taille/Type d'écran | 21,5″ LG IPS |
| Panneau tactile | Capacitif |
| Résolution | 1920×1080 |
| Ports IO | |
| Audio | Haut-parleur stéréo intégré 2 X 3W |
| Emplacement SD | 1 |
| HDMI | 1.4a |
| TF | N/A |
| USB | Mini USB OTG / USB Host 2.0 |
| PRISE CASQUE / MIC | 1 |
| PRISE D'ALIMENTATION DC | 1 |
| RJ-45 | Ethernet 10/100 RJ45 |
| Alimentation | |
| PoE (Power Over Ethernet) | 802.3at |
| Communications & Capacités | |
| WIFI | LAN sans fil 802.11 b/g/n |
| Bluetooth | 4.0 |
| Caméra | Avant : 5.0 MP |
| Mécanique & Environnemental | |
| Options de montage |
|
| Dimensions de l'article | 527mmx319mmx60.9mm |
| Alimentation / Chargeur | Chargeur mural (100-240V 50-60Hz 12v 2A) |
Alimentation du KDS
Les appareils Geekland KDS prennent en charge l'alimentation par Ethernet (PoE), ce qui leur permet d'être alimentés et connectés à Internet à l'aide d'un câble Ethernet. Pour garantir la prise en charge du PoE, utilisez des câbles Ethernet Cat5 ou supérieurs.
Pour l'installation PoE, un commutateur ou un routeur compatible PoE est recommandé. Si le dispositif réseau ne prend pas en charge le PoE, envisagez d'utiliser un injecteur PoE. Les deux modèles Geekland sont compatibles avec la norme IEEE 802.3at (PoE+), mais Otter ne fournit pas les câbles Ethernet.
Alternative non-POE
Si le PoE n'est pas disponible, une source d'alimentation au point de montage sera nécessaire. Connectez le cordon d'alimentation au bas de l'écran KDS pour l'allumer.
Connexion Ethernet du KDS
Connexion Ethernet
Le KDS dispose d'un port Ethernet situé au bas de l'écran, qui peut être recouvert de ruban adhésif noir—il suffit de le retirer. Si vous utilisez le POE, le câble Ethernet alimentera le KDS et fournira une connexion Internet.
Connexion Wi-Fi
Si une connexion Ethernet n'est pas disponible, le KDS peut se connecter via Wi-Fi. Pour des performances optimales, assurez-vous qu'il n'y a pas de cloisons en acier, en brique ou en béton entre le routeur et le KDS. Évitez d'utiliser des connexions Internet non professionnelles comme les hotspots cellulaires ou le partage de connexion téléphonique. Pour se connecter au Wi-Fi, allez dans Paramètres > Réseau & Internet > Internet.
Montage du KDS
Lors du choix d'un support pour le KDS, sélectionnez des modèles de qualité professionnelle conçus pour des environnements exigeants. Assurez-vous que le support peut supporter au moins 15 lbs pour les écrans de 15,6” et 30 lbs pour les modèles de 21,5”.
Les deux écrans sont compatibles avec 100×100 VESA, optez donc pour des supports à bras ou articulés avec des mécanismes de verrouillage pour assurer la stabilité lors de l'utilisation de l'écran tactile.

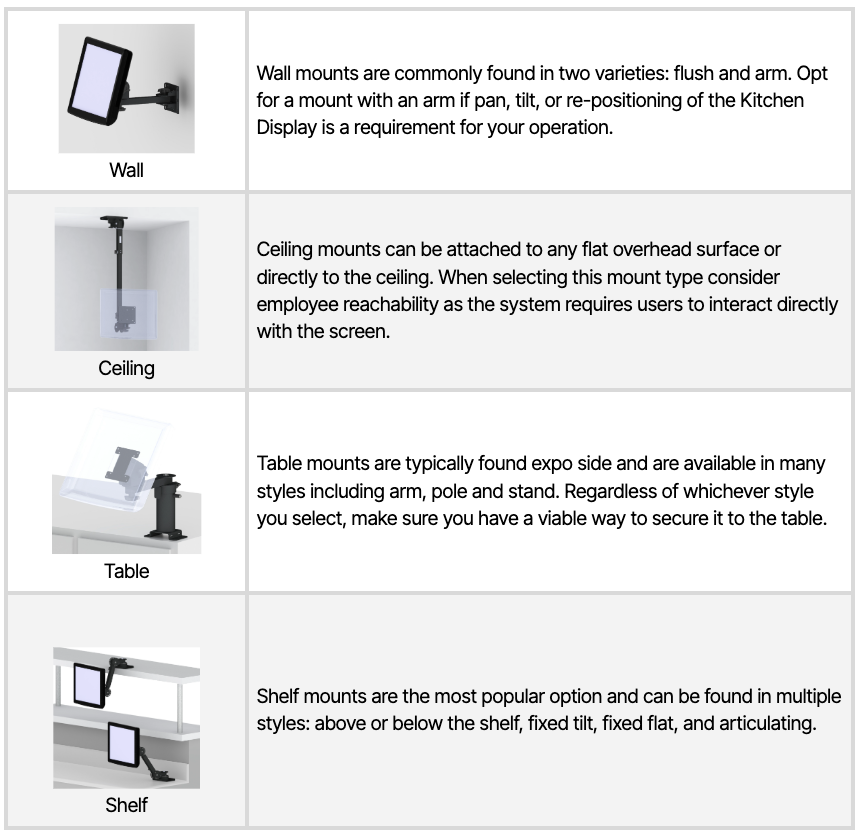

Types de supports
